WinCC 與S7-200 SMART CPU 的 OPC 通信

WinCC 中沒有與S7-200 SMART CPU 通信的驅動，所以 WinCC 與 S7-200 SMART CPU 之間通過以太網的通信，只能通過 OPC 的方式實現。S7-200 SMART CPU 作為 OPC 的 Sever 端，只需設置 IP 地址即可。
上位機作為 OPC 的 Client 端，通過 SIMATIC NET 軟件建立 PC Station 來與 S7-200 SMART 通信。
建立好 PC Station 后，WinCC中的實現步驟如下：

1. 建立所有WinCC中要用到的變量

首先在 OPC Scout中建立好所有 WinCC 中要用到的變量，步驟見OPC Scout 測試。

2. 添加新的驅動

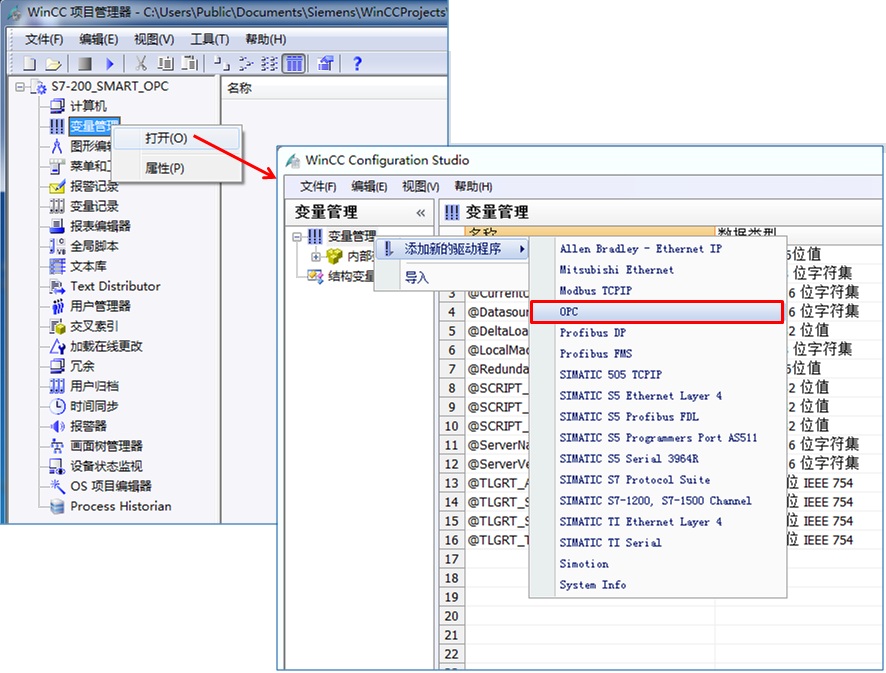

打開 WinCC 軟件新建一個項目，用鼠標右鍵點擊“變量管理”，快捷菜單中選擇“打開”。
在打開的“WinCC Configuration Studio ”窗口中，鼠標右鍵“變量管理”，在快捷菜單中選擇“添加新的驅動程序”，添加“OPC”驅動。如圖1．所示。



圖1． 添加一個新的驅動"OPC"

3. 在 WinCC 中搜索及添加 OPC Scout 中定義的變量

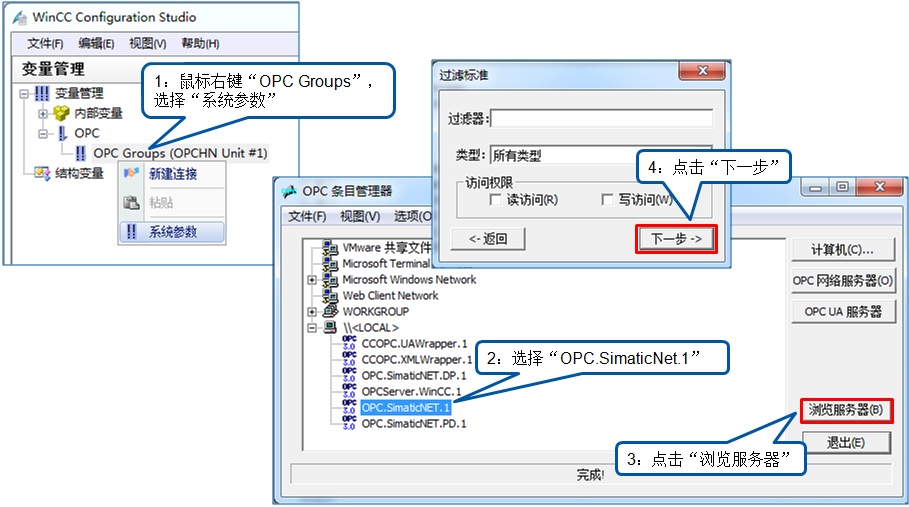

首先用鼠標右鍵“OPC Groups” ，在快捷菜單中點擊“系統參數”。在彈出“OPC 條目管理器”窗口中，選擇“OPC.SimaticNET.1”，然后點擊“瀏覽服務器”按鈕。
在彈出的“過濾標準”窗口中選擇“下一步” 進行搜索。如圖２．所示。



圖２．選擇服務器瀏覽

4. 建立新連接并添加所需變量

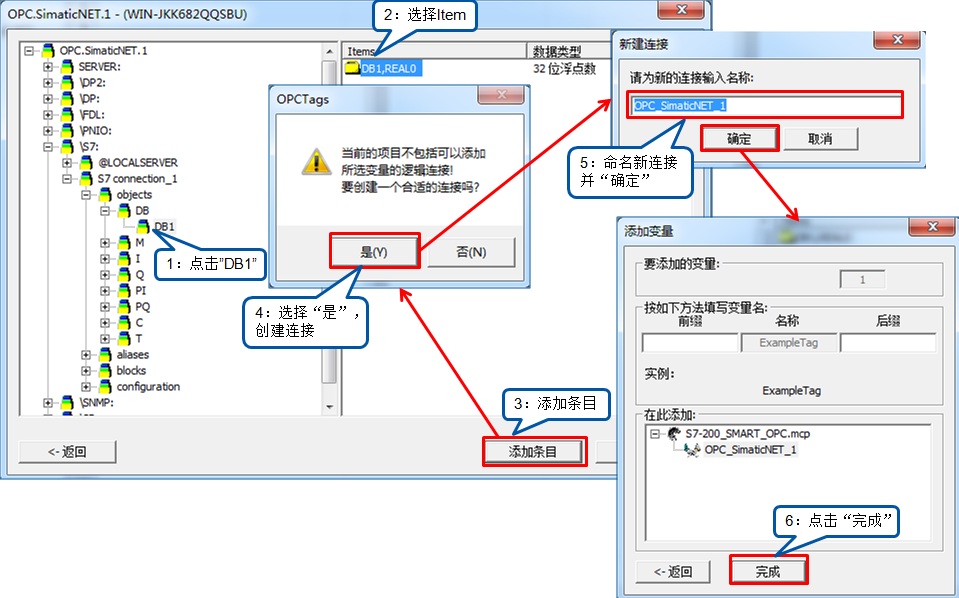

在變量列表中選擇所需要的變量，點“添加條目”按鈕添加所需變量，此時會自動要求你建立一個新連接，并將變量添加到這個連接中，如圖3．所示。
如果需要添加多個變量，按上述步驟重復添加即可。



圖3．添加變量并建立連接

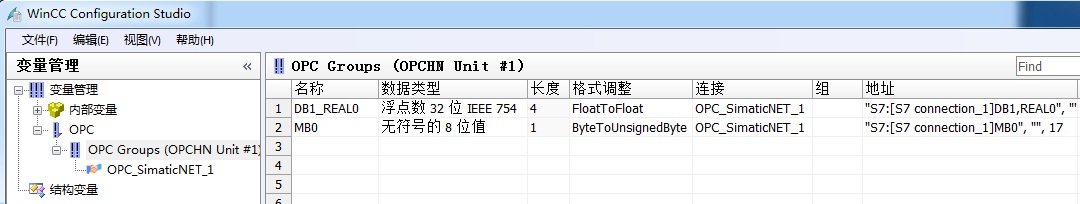

成功添加完變量后，WinCC 中變量管理中將顯示已經添加的 OPC 連接和變量，如圖4．所示。



圖4．從OPC Scout中成功添加變量

5. WINCC 創建畫面并監控變量

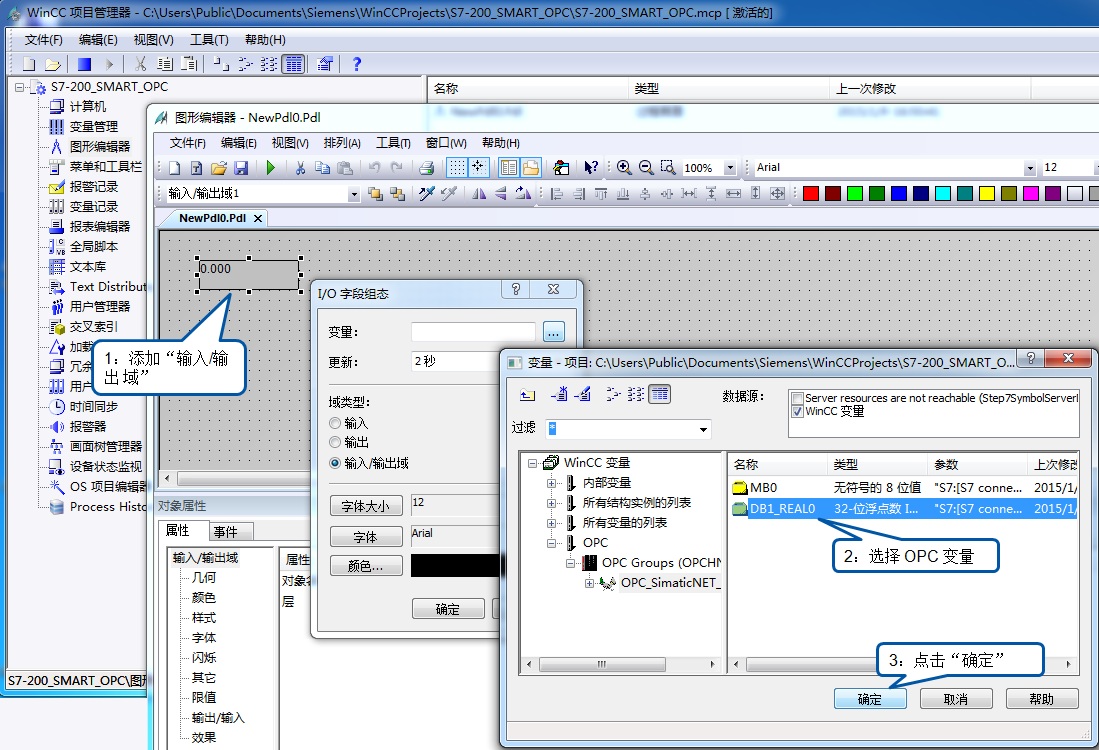

WINCC 中新建畫面，并添加“輸入/輸出 域”，并為其選擇 OPC 變量，如圖5．所示。



圖5．創建 WINCC 畫面

激活 WINCC ，即可測試 WINCC 與 S7-200 SMART OPC 通訊。
