各位小白剛接觸入行的時候一定經常聽到通信，所以通信到底是什么？

都很迷茫，今天我們以200smart為例來看看，它的通信到底是什么

S7-200 SMART 標準型 CPU 本體集成一個以太網接口和一個RS485接口，通過信號板或EM DP01 模塊，通信端口數量最多增至4個，可滿足小型自動化設備與觸摸屏、變頻器、伺服驅動器及第三方設備的通信需求。

通訊的本質：設備之間的數據交換。

通訊的核心：接口標準和協議，接口標準是指設備間的傳遞信息的外部接口，協議是指設備之間信息傳遞數據的一種協議。

常見的接口標準：RS232、RS422、RS485以及以太網等。

常見的協議：Modbus-RTU協議、USS協議 、自由口協議、GET/PUT協議、Modbus-TCP協議、PROFINET協議等。

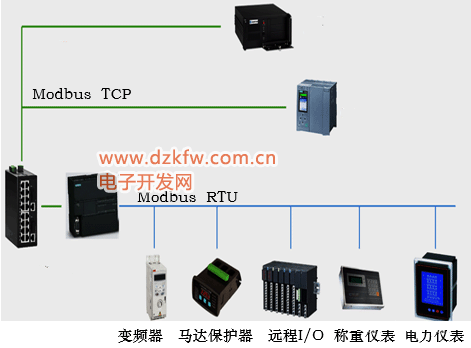

Modbus 通訊介紹：

Modbus 是由Modicon（現為施耐德電氣公司的一個個品牌）公司在1979年發明的，是全球第一個正真用于工業現場的總線協議。

Modbus通訊特點：

1. 標準、開放、用戶免費；

2. 支持多種電氣設備接口，如RS-232、RS-485等；

3. 用戶使用容易，廠商開發簡單；

Modbus是一種單主站的主/從通信模式。Modbus網絡上只能有一個主站存在，主站在Modbus網絡上沒有地址，從站的地址范圍為0-247（其中0為廣播地址），從站實際地址范圍為1-247。Modbus通信標準協議可以通過各種傳輸方式傳播，如RS-232、RS-485、光纖、無線電等。

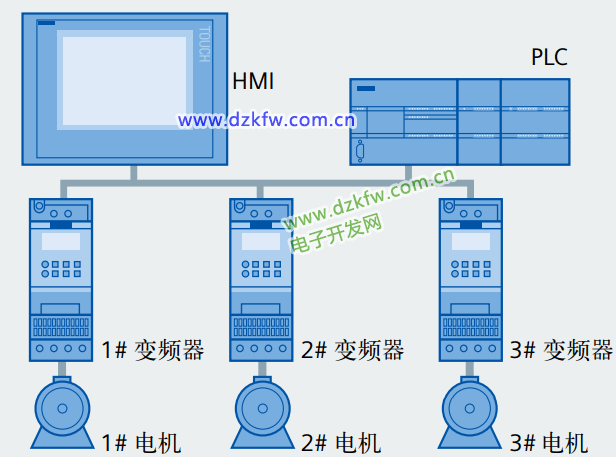

USS 通訊介紹：

USS 通訊是西門子專為驅動裝置開發的通信協議，近年來，USS因其協議簡單、硬件要求較低，越來越多的用于和控制器的通信，實現一般水平的通信控制。

USS 通訊基本特點：

1. 支持多點通信；

2. 采用單主站的“主-從”訪問機制；

3. 一個網絡上最多可以有32個節點（最多31個從站）；

4. 容易實現、成本低、數據傳輸靈活高效；

自由口通訊介紹：

自由口通訊用于自由協議的第三方設備間的串口通訊，所謂自由協議就是通訊協議由用戶自由定義。S7-200 SMART 通信口可設置為自由模式，在自由口模式下，用戶可以使用自定義的通訊協議可與多種類型智能設備通訊。

S7-200 SMART 本體自帶的RS-485端口的網絡所應用的協議，除了PPI協議外，其他都是自由口協議。例如USS協議、Modbus協議等都是特定的自由口協議。

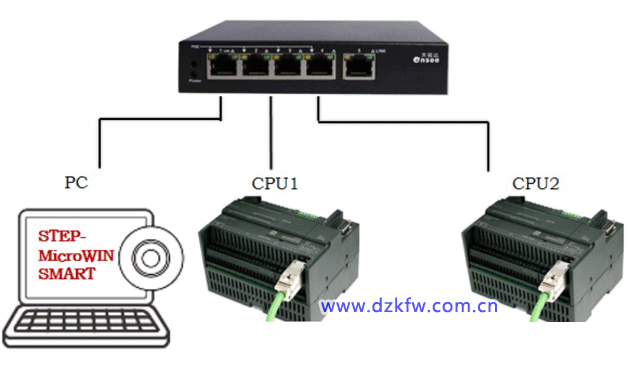

S7通訊介紹：

S7通訊是西門子PLC 之間的通訊，是基于以太網通訊的一種協議。S7-200 SMART CPU 提供了PUT/GET指令，也可通過GET/PUT向?qū)�來完成�?/P>

S7-200 SMART CPU 固件版本V2.0及以上版本的CPU可實現CPU之間的PUT/GET通信。

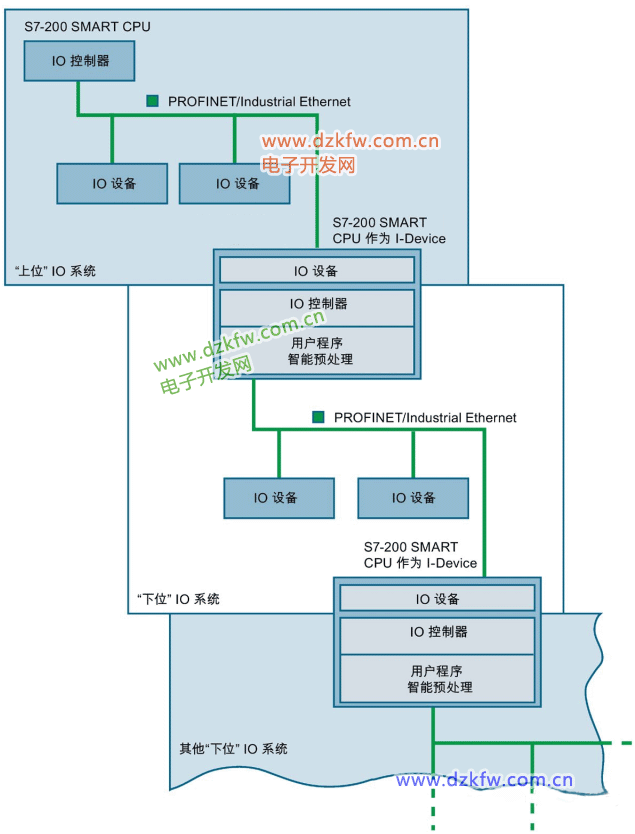

PROFINET 通訊介紹：

PROFINET IO 是 PROFIBUS International基于以太網的自動化標準。它定義了跨供應商通信、自動化和工程組態模型。借助 PROFINETIO，可采用一種交換技術使所有站隨時訪問網絡。

PROFINET IO 系統設備組成：

PROFINET 控制器：控制自動化任務；

PROFINET 設備：是現場設備，由PROFINET 控制器進行監視和控制。

S7-200 SMART從V2.4版本開始，標準型的CPU支持PROFINET IO控制器，從V2.5版本開始，支持作智能設備。

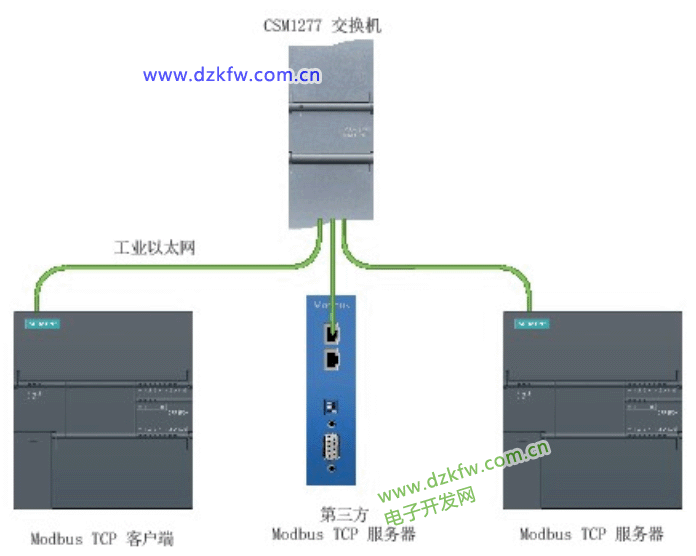

Modbus TCP 通訊介紹：

Modbus TCP 是通過工業以太網 TCP/IP 網絡傳輸?shù)?Modbus 通信。S7-200 SMART 采用客戶端-服務器方法，Modbus 客戶端設備通過該方法發起與 Modbus 服務器設備的 TCP/IP 連接。

S7-200 SMART 支持做 Modbus TCP 的客戶端或者服務器，可以實現 PLC 之間通信，也可以實現與支持此通信協議的第三方設備通信。通信伙伴數量比較多的時候，可以使用交換機，擴展以太網接口

以上就是S7-200 SMART的通訊概述，至于以上各種通信方式，我們會在后面的更新中詳細為大家講解。
