60進制計數器電路設計,24進制計數器

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023/3/12

由于24進制、60進制計數器均由集成計數器級聯構成,且都包含有基本的十進制計數器。出于從設計簡便考慮,60進制計數器電路圖如下

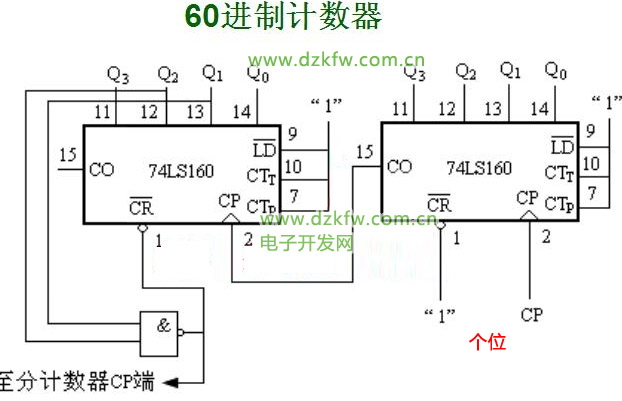

方案一

60進制計數器

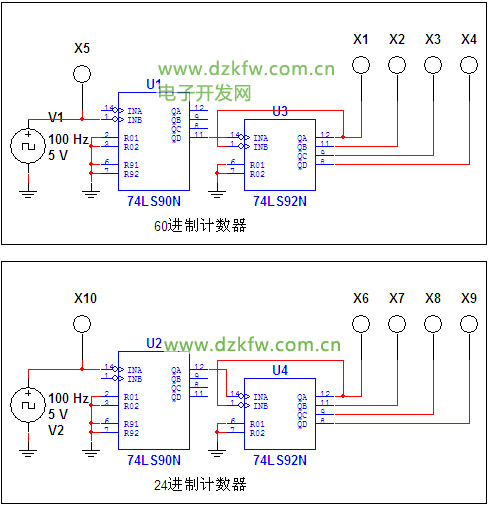

方案二:由74LS90和74LS92組成的六十進制計數器

60進制計數器和24進制計數器

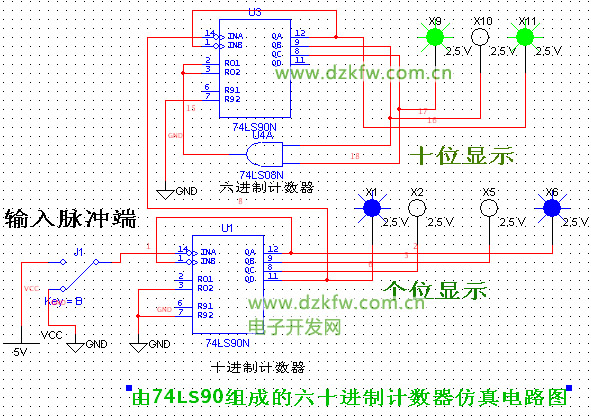

方案三:由74LS90組成的六十進制計數器電路圖

由74LS90組成的六十進制計數器電路圖



Tags:計數器,60進制計數器,74160
