無線話筒在市場上隨處可見，但是無一例外都是用ＬＣ振蕩器或石英晶振電路構成的。眾所周知，與非門具有放大（指小信號條件）及倒相的作用，所以只要用三個與非門，首尾相接，便構成一個環形振蕩器（或者五個、七個、九個等奇數；級數多則頻率低），再配上調頻電路，同樣也可做成一個無線話筒。

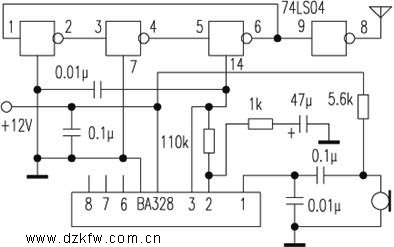

    ７４ＬＳ０４是一塊ＴＴＬ集成電路，內有六個單端輸入的與非門。筆者用其中三個與非門做成一個振蕩器。當電源電壓為５Ｖ時其振蕩頻率約為９０ＭＨｚ，電源電壓降低時頻率降低；電源電壓升高時頻率也升高。當然其振蕩幅度亦會隨之改變，但影響不大。這樣，筆者使用改變電源電壓的辦法來改變頻率（即達到調頻）。具體做法是用一塊音頻放大集成電路ＢＡ３２８的輸出，作為它的供電電源。
    ＢＡ３２８是一塊錄音磁頭的放大電路，當用于磁帶信號作補償及均衡時應該在第、腳之間接一個ＲＣ串并網絡，但這里是用于線性放大，故只需接一只１００ｋΩ～１３０ｋΩ的電阻即可。ＢＡ３２８輸出端（腳）的電壓應等于腳（供電）電壓的二分之一，若供電電壓為１２Ｖ，則應有６Ｖ輸出，如果不對，應調整此電阻。另外圖中的１ｋΩ電阻是調節放大倍數的，減小它則增益提高。
    對著駐極體話筒講話時，輸出端（腳）的電壓能在５．８Ｖ到６．２Ｖ之間急速變化，此電壓送到７４ＬＳ０４的腳上便能使它產生調頻信號，再經第四個與非門放大、隔離而送往天線。
    此無線話筒的供電電壓也可改成６Ｖ或１．５Ｖ。另外，它的輸出功率較小，讀者可增加一級高頻放大以改善之。
