凡是在時鐘信號作用下邏輯功能符合表1所示特性表所規定的邏輯功能者，就叫做D觸發器。

D觸發器的特性方程為

(1)

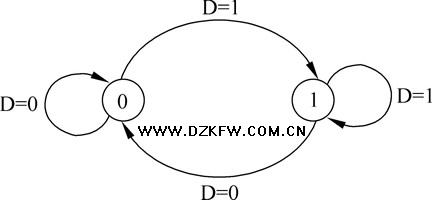

D觸發器的狀態轉換圖如圖1所示。

圖1 D觸發器的狀態轉換圖

從表1可知，D觸發器只有一個輸入端D，其結構形式也有多種，圖2所示為邊沿型D觸發器的邏輯圖形符號，圖2（a）所示為上升沿觸發，圖2（b）所示為下降沿觸發。

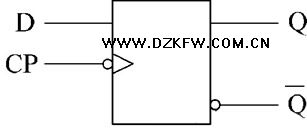

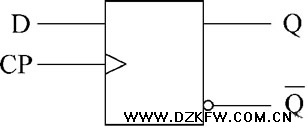

圖2(a) 上升沿觸發	圖2(b) 下降沿觸發
