晶體管音頻混合器電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-01-04

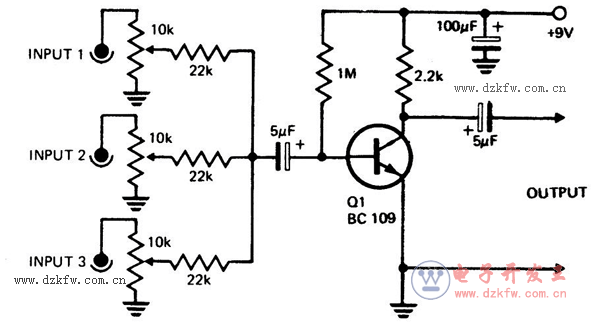

三個或者三個以上的不同電平的輸入控制流入Q1基極的電流，這些電流可為Q1的基極提供20的電壓增益。晶體管音頻混合器電路圖：
Tags：晶體管音頻混合器,音頻混合,電路圖
