會員注冊TDA7240A這款專為汽車音響設計的20W功放IC,內部由兩個放大電路組成,直接應用在BTL狀態,外圍電路極簡.工作電壓范圍:18--40V 單電源供電，各端腳作用如下:①腳信號反饋；②接地；③腳輸入端；④腳j電源地；⑤腳為輸出端；⑥腳為電源+；⑦腳為輸出端。

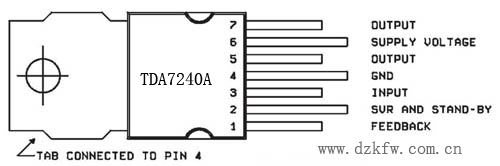

TDA7240A封裝引腳功能

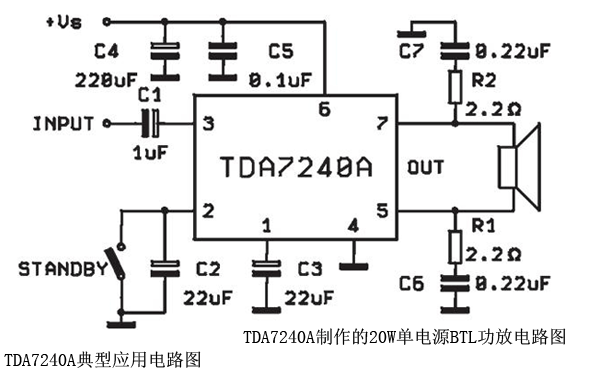

TDA7240A典型應用電路圖
TDA7240A制作的20W單電源BTL功放電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-11-24
Tags：TDA7240A,電路圖,功放電路
