三相異步電機的拆裝步驟

對電機進行定期保養、維護和檢修時，首先需要將其拆裝。如果拆裝方法不當，就會造成部分部件損壞，引發新的故障。

因此，正確拆裝電機是確保維修質量的前提。在學習維修電機時，應優先學會正確的拆裝技術。

二、三相異步電機的拆卸步驟

1、拆卸前的準備

(a)切斷電源，拆開電機與電源連接線，并做好與電源線相對應的標記，以免恢復時搞錯相序，并把電源線的線頭做絕緣處理。

(b)備齊拆卸工具，特別是拉具、套筒等專用工具。

(c)熟悉被拆電機的結構特點及拆裝要領。

(d)測量并記錄聯軸器或皮帶輪與軸臺間的距離。

(e)標記電源線在接線盒中的相序、電機的出軸方向及引出線在機座上的出口方向。

2、拆卸步驟

借助圖1-1-1所示，來看下拆卸步驟：

(a)卸皮帶輪或聯軸器，拆電機尾部風扇罩。

(b)卸下定位鍵或螺絲，并拆下風扇。

(c)旋下前后端蓋緊固螺釘，并拆下前軸承外蓋。

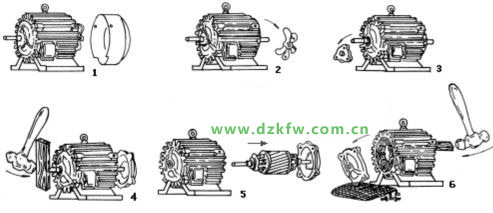

圖1-1-1電機拆卸步驟

(d)用木板墊在轉軸前端，將轉子連同后端蓋一起用錘子從止口中敲出。

(e)抽出轉子。

(f)將木方伸進定子鐵心頂住前端蓋，再用錘子敲擊木方卸下前端蓋，最后拆卸前后軸承及軸承內蓋。

3、主要部件的拆卸方法

(a)皮帶輪（或聯軸器）的拆卸:先在皮帶輪（或聯軸器）的軸伸端（聯軸端）做好尺寸標記，然后旋松皮帶輪上的固定螺絲或敲去定位銷，給皮帶輪（或聯軸器）的內孔和轉軸結合處加入煤油，稍等滲透后，使銹蝕的部分松動，再用拉具將皮帶輪（或聯軸器）緩慢拉出，如圖1-1-2。若拉不出，可用噴燈急火在皮帶輪外側軸套四周加熱，加熱時需用石棉或濕布把軸包好，并向軸上不斷澆冷水，以免使其隨同外套膨脹，影響皮帶輪的拉出。

注意：加熱溫度不能過高，時間不能過長，以防變形。

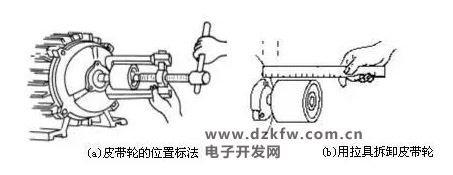

(a)皮帶輪的位置標法  (b)用拉具拆卸皮帶輪

圖1-1-2 拆卸皮帶輪

(b)軸承的拆卸:軸承的拆卸可采取以下三種方法。

用拉具進行拆卸  拆卸時拉具鉤爪一定要抓牢軸承內圈，以免損壞軸承，如圖1-1-3。

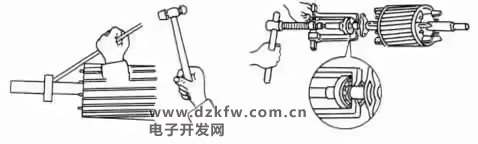

圖1-1-3 用拉具拆卸軸承   圖1-1-4敲打拆卸軸承

用銅棒拆卸，將銅棒對準軸承內圈，用錘子敲打銅棒，如圖1-1-4。用此方法時要注意輪流敲打軸承內圈的相對兩側，不可敲打一邊，用力也不要過猛，直到把軸承敲出為止。

在拆卸端蓋內孔軸承時，可采用如圖1-1-5 所示的方法，將端蓋止口面向上平穩放置，在軸承外圈的下面墊上木板，但不能頂住軸承，然后用一根直徑略小于軸承外沿的銅棒或其他金屬管抵住軸承外圈，從上往下用錘子敲打，使軸承從下方脫出。

圖1-1-5 拆卸端蓋內孔軸承

鐵板夾住拆卸，用兩塊厚鐵板夾住軸承內圈，鐵板的兩端用可靠支撐物架起，使轉子懸空，

如圖1-1-6，然后在軸上端面墊上厚木板并用錘子敲打，使軸承脫出。圖1-1-6  鐵板架住拆卸軸承 (c) 抽出轉子:在抽出轉子之前，應在轉子下面氣隙和繞組端部墊上厚紙板，以免抽出轉子時碰傷鐵心和繞組。對于小型電機的轉子可直接用手取出，一手握住轉軸，把轉子拉出一些，隨后另一手托住轉子鐵心漸漸往外移，如圖1-1-7所示。

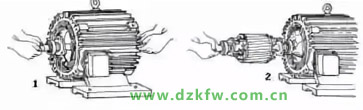

圖1-1-7小型電機轉子的拆卸

在拆卸較大的電機時，可兩人一起操作，每人抬住轉軸的一端，漸漸地把轉子往外移，若鐵心較長，有一端不好出力時，可在軸上套一節金屬管，當作假軸，方便出力。

如圖1-1-8所示。

對大型的電機必需用起重設備吊出。如圖 1-1-9所示。

單相異步電機的拆卸：由于單相異步電機結構較三相異步電機簡單，且重量輕、體積小，通常只要會拆卸三相電機的，就會拆卸單相電機。只有帶啟動開關的單相電機在拆卸時，相對要復雜一些，因此在拆卸時，注意不要碰壞啟動開關。

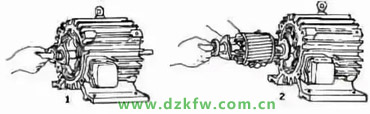

圖1-1-8 中型電機轉子的拆卸

1—鋼絲繩；2—襯墊（紙板或紗頭）；3轉子鐵心可擱置在定子鐵心上，但切勿碰到繞組；4—重心；5—繩子不要吊在鐵心風道里；6—支架；

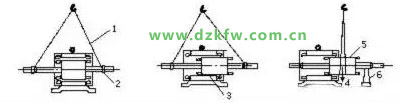

圖1-1-9 用起重設備吊出轉子
