常見低通濾波電路

L 一階濾波

C 一階濾波

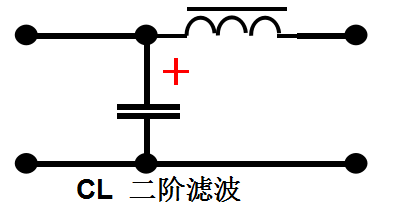

CL 二階濾波

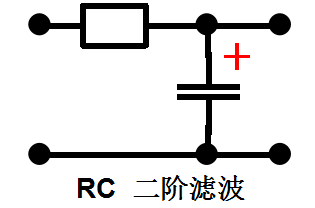

RC 二階濾波

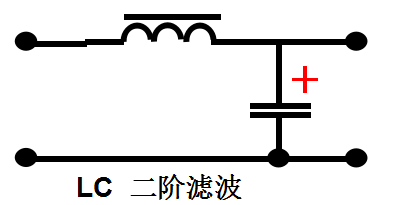

LC 二階濾波

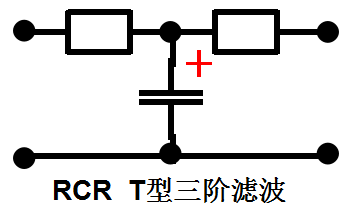

RCR T型三階濾波

LCL T型三階濾波

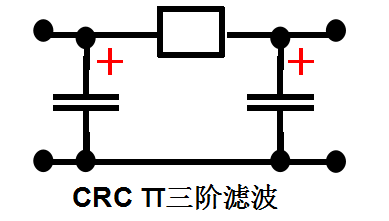

CRC π三階濾波

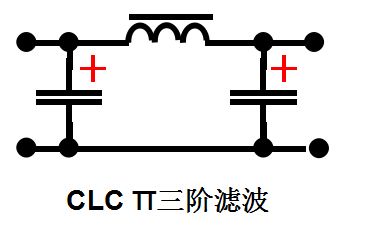

CLC π三階濾波

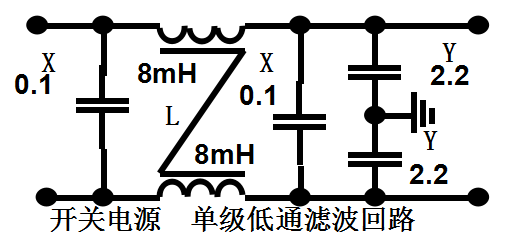

開關電源 單級低通濾波回路

DLC 型二階濾波器

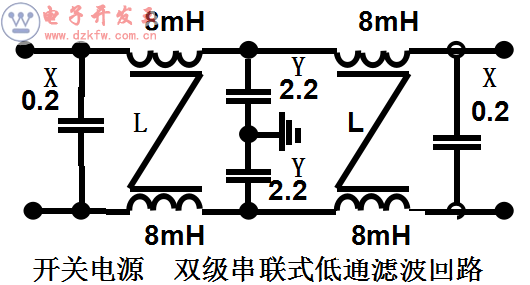

開關電源 雙級串聯式低通濾波回路

CLC П型濾波器

1、工作原理介紹

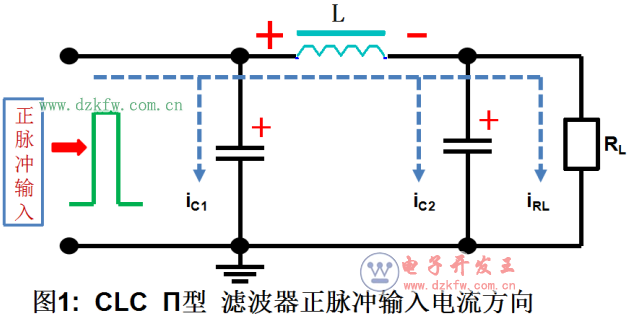

a.輸入正脈沖時,先給C1充電,充電電流為ic1,迅速充到脈沖的峰值電壓Vi,同時電感器L中也有線性增長的電流,并在L中儲存了磁能,隨著電流的增長,儲存的磁能越來越多,電容器C2通過電感L也充上了電壓,充電電流為ic2,C2和C1上的電壓基本相等,負載RL中的電流IRL也是由輸入脈沖供給。

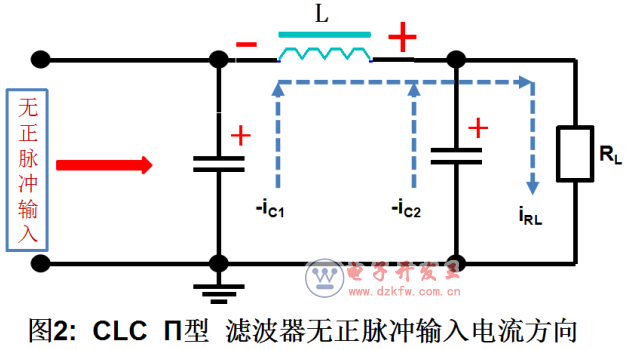

b. 輸入正脈沖消失,負載RL的電流由兩路提供,一路是C2放電提供的電流為-ic2,,另一路是由電感L儲存的磁能轉換成電能,并與C1上的電壓串聯后提供-ic1。負載RL中的電流等于兩個電容器放電電流的和，即IL= -（ic2+ic1）

c.對直流而言:CLC型濾波器中的C1和C2, 相當于開路,而電感L對直流分量的感抗等于零,相當于短路,所以直流分量能順利的通過電感L。

d.對交流而言:電容器的容量大,相當于將其短路,而電感對各種正弦波的感抗很大,所以交流分量過不去,或過去的很少。

2.優點:輸出直流電壓高,最高能達到矩形波的峰值電壓,適用于負載電流較大，要求輸出電壓脈動較小的場合。

3.弱點:用在沒有穩壓電路的電源中,負載能力差。

4. CLC П型濾波器常用在脈幅式開關穩壓電源,電容和電感值越大,濾波效果越好.

DLC 型濾波器

1、工作原理介紹

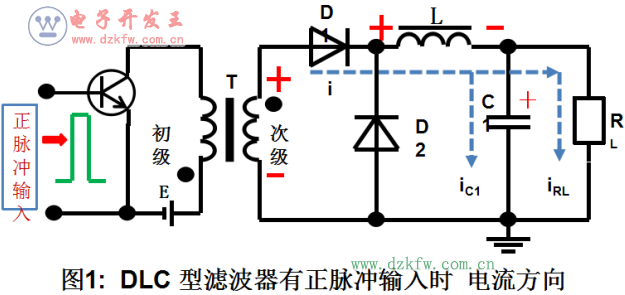

a.當變壓器次級繞組為上正下負時,由于變壓器次級繞組輸出的電壓是正負交、變的矩形波,故加D1整流去掉負半周,正半周通過D1整流后,電流通過電感L儲、存了磁能,這個電流一部分給C1充電,另一部分給負載RL用,D2截止。

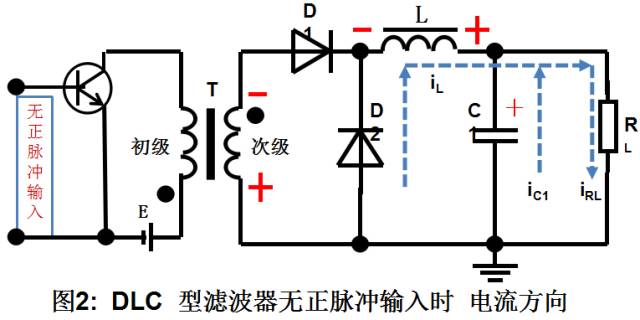

b.當輸入正脈沖消失后,這時變壓器次級繞組產生的自感電壓為上負下正,所以整流管D1截止,濾波器沒有輸入電壓,負載RL的電流供給由兩部分組成,一部分由電感中儲存的磁能轉換為電能,電流方向與原來的電流方向一致,并通過續流二極管D2構成回路電流iL,另一路是C1放電提供的電流為-ic1。

2. DLC型濾波器,輸出的直流電壓就是它輸入的矩形波電壓的平均值。

3. DLC型濾波器常用在脈寬式開關穩壓電源,DLC的輸出端,對地需要并聯一個電阻,習慣上叫做”釋放電阻”,一般在釋放電阻中有30-50mA電流就可以。

CRC П型濾波器

1、工作原理介紹

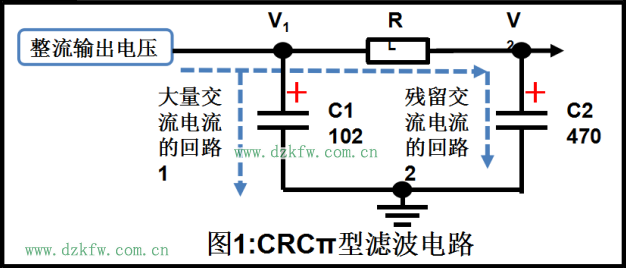

a.經整流輸出的電壓,首先經過C1電容器的濾波,將大部分交流成分濾除,經C1后的電壓,再加到由RL和C2夠成的RC濾波電路中,電容C2進一步對交流成分進行濾波。

b.C1小電容幾乎不存在電感,它的容抗很小,這樣高頻干擾成分容易通過小電容C1濾波到地,對高頻交流干擾濾波效果較好。

c.而電容容量大(C2>C1),流過C2的是低頻交流成分,對低頻交流干擾濾波效果較好。

d.電阻對交、直流均有壓降和功率損耗，故CRC只適用于負載電流較小的場合。
