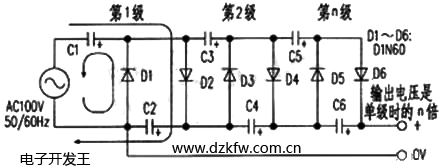

附圖所示的科克羅夫特-沃爾頓(Cochcroft&Walton)電路是典型的多倍壓整流電路。當將幾個由二極管和電容器組成的半波倍壓整流電路作幾級串聯連接時，交流電壓經二極管D1～Dn在每半個周期內對電容器C1～Cn進行串并聯充放電，用低的交流輸入電壓就可以獲得單級半波倍壓整流電路時幾倍的直流輸出電壓。

其工作過程是，首先在交流的負半周時交流電源經D1對C1充電，接著在正半周時交流電源與C1上的電壓相加經D2對電容器C2充電，充得的電壓是電容器C1充電電壓的兩倍。接下來在負半周時，除了電源經Dl對電容器C1充電之外，交流電源還與C2上的電壓疊加經D3對C3、C1充電，C3上的充電電壓是C1上的兩倍。在正半周時交流電源與C1上的電壓疊加，除了經D2對電容器C2充電之外，還與C1、C3上的電壓疊加經D4對電容器C4和C2充電，C4上充得的電壓是電容器C1上電壓的兩倍。以此類推，可知輸出的直流電壓與半波倍壓整流電路的級數有關。圖中串接有三級半波倍壓整流電路，C2、C4、C6上的充電電壓均為C1上的充電電壓的兩倍，三個電容串聯之后充電電壓為C1上充電電壓的6倍。
