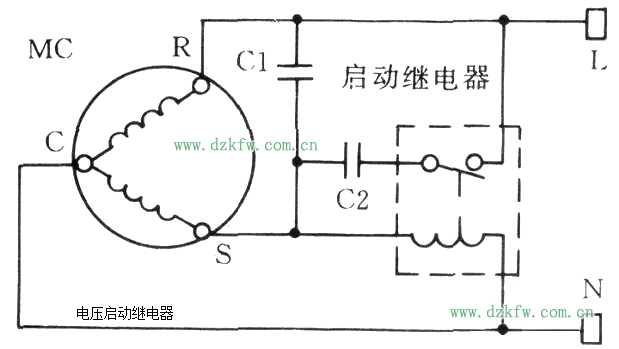

電壓?jiǎn)��?dòng)繼電器如下圖所示，其線圈與壓縮機啟動繞組并聯，常閉觸點與啟動電容相串聯。
　　
　　由于壓縮機啟動繞組的感應電壓是隨其轉速增加而增加的。當壓縮機達到額定轉速的80%時，電壓?jiǎn)��?dòng)繼電器線圈吸合，觸點斷開啟動繞組回路。當壓縮機主電路斷開后，電壓繼電器觸點再次閉合。
　　
　　電壓與電流繼電器檢修同接觸器檢修方法基本相同。
