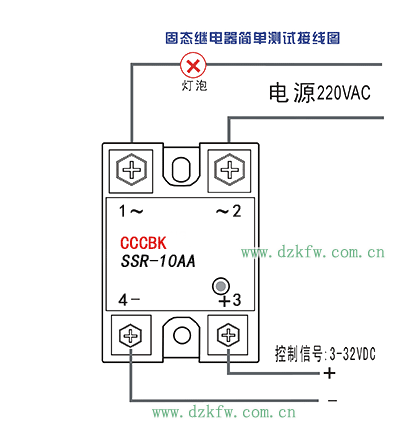

輸出端給線圈KA通電，輸出端按負載電壓連接，圖中為220V的燈，通電后觸點閉合燈就亮了。
固態繼電器是近代利用電子器件組成的一種新型無觸點電子開關器件。（特別注意：固態繼電器里面沒有觸點，上面提到的觸點只是為了方便大家理解），輸入端輸入電壓是為了讓其內部電子電路工作，讓晶體管導通實現開關。

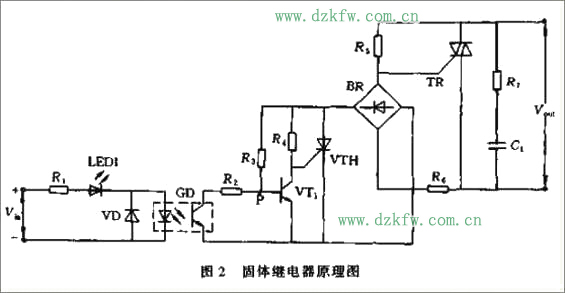

當輸入3-32VDC后  GD光耦發光管發光導通，TR可控硅電子開關導通。
