邏輯板驅動電路的供電系統，主要產生四路驅動電路所需的電壓：
1、 VDD ：一般為3.3V，用于T-CON板集成塊的供電。
2、 VGL ：屏TFT薄膜開關MOS管的關斷電壓，一般為 -5V；
3 、VGH： 屏TFT的開通電壓，一般為20V ～ 35V；
4 、VDA ：屏數據驅動電壓，一般為14V～ 20V ，由伽馬校正電路產生灰階電壓，灰階電壓約有14路不同的階梯電壓。
5、Vcom：屏公共電極電壓（伽馬校正電壓最大值的1/2）。
       不同的屏VGL、VGH電壓值不同。以上任一電壓出現問題，都會出現不同的圖像故障，是故障多發部位。

一、各電壓異常時的故障表現
（VIN 12V/5V）、VDD（3V3）、VDA（15V）出故障時屏幕無圖；
VGL（-5V）、VGH（30V）出故障時圖像異常或圖像切換緩慢。
VCOM（7V）出故障時圖像異常或者閃爍。

二、邏輯板檢修思路
1、外觀檢查看主芯片電源IC 濾波電容等易損元件是否存在明顯燒黑或顏色異常等；
2、測電阻。測各供電測試點是否存在短路阻值變小，保險有無開路；
3、測電壓。
測各供電測度點電是否正常
①電源供電Vcc5V/12V,
②主芯片3.3V ， 2.5V；1.8V,1.2V 等， ③VDA14V,VGH20V,VGL-  5.5V,
④VREF13V,VCOM 6V
4、測IC 信號線對地阻值LVDS DDR與主芯片之間數據交換是否有不良。
5、檢查各連接線排插看屏線與邏輯板、邏輯板與屏之間排插是否接觸不良。

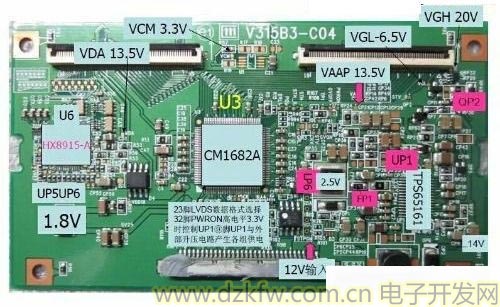

附：V315B3-L04邏輯板元件識別圖
