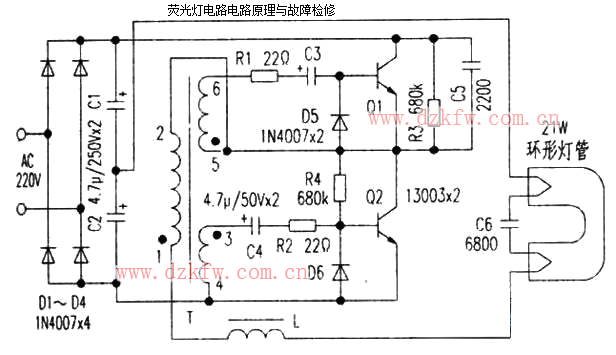

該燈具為廣東產環形日光燈管，型號為NTA-Y21X，額定電壓AC220V，輸入功率21W。按實物測繪出該燈電路圖(如附圖所示)，供參考。

一、工作原理



通電后220V交流電經D1～D4橋式整流、電容C1、C2濾波(C1、C2每個電容充有約155V的直流電壓，C1、C2串聯疊加電壓約為310V)。由于C5通電時兩端電壓為零，故此310V電壓便加在Q2的c-e極上，有電流流過R4和Q2的b-e極，Q2迅速導通。此時，流經燈管兩端燈絲、C6、電感L和高頻變壓器T的①-②端繞組的電流不斷增大，在T①、②端感應出電動勢(①端+，②端-)，阻礙電流的增加；而T③、④端感應出電動勢(③端+，④-)，對c4充電(c4充有左端+，右端-的電壓)，增大Q2基極電流，Q2迅速進入飽和導通。同時，T⑤，⑥端感應出電動勢(⑤端+，⑥端-)，對C3反向充電Q1因加反向偏壓而截止。

當T①、②端的電流增加到最大時，其③、④端；⑤、⑥端感應電動勢消失。此時由于C3、C4電容的放電，使Q1由截止變?yōu)閷?dǎo)通，Q2由導通變?yōu)榻刂梗�流過T①-②繞組的電流迅速減小為零。而后由C1的正極流出的電流經Q1的c-e極，T②-①繞組、電感L、燈管兩端燈絲與C6流入C1的負圾，當流過T①-②繞組電流迅速減小并呈反向增大的同時，T①、②端又感應出反向感應電動勢(②端+，①端-)，阻礙正向電流的減小和反向電流的增加。T③、④端感應出電動勢(④端+，③端-)與c4原來充有的電壓(左端+，右端-)相疊加，使Q2更加截止并迅速對C4反向充電。而T⑤、⑥端也感應出反向電動勢(⑥端+，⑤端-)與C3原來充有反向電壓(左端-，右端+)相疊加，使Q1迅速飽和導通并迅速對C3正向充電。流過T①-②繞組的反向電流又很快增加到最大，T的①、②端，③、④端，⑤、⑥端感應電動勢消失。此時，由于C3、C4電容的放電，使Q1由導通變?yōu)榻刂梗琎2由截止變?yōu)閷?dǎo)通。
如此Q1、Q2周而復始輪流導通與截止(C3、C4被反復正向充電和反向充電)，流過燈管兩端燈絲和C6的電流為高頻變流電。若干個周期后，燈管兩端燈絲被加熱發射電子，C6與L諧振產生的高壓加在燈管兩端，使燈管內氣體電離導通，此時高頻交流電便流過燈管使燈管發光。

二、故障檢修

通電燈管不亮。拆開外殼取出電路板，用數字萬用表在路測量Q1、Q2，發現Q1的b-e正、反向都不通，而Q1的b-c單向?qū)�通。疑Q1的b-e斷路，焊下Q1測量正常。顯然是Q1虛焊引起燈不亮，重新焊接Q1后，該燈具恢復正常。
