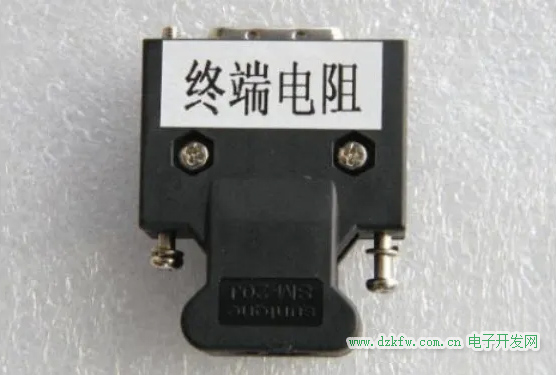

終端電阻是什么?終端電阻，是一種電子信息在傳輸過程中遇到的阻礙。高頻信號傳輸時，信號波長相對傳輸線較短，信號在傳輸線終端會形成反射波，干擾原信號，所以需要在傳輸線末端加終端電阻，使信號到達傳輸線末端后不反射。對于低頻信號則不用。在長線信號傳輸時，一般為了避免信號的反射和回波，也需要在接收端接入終端匹配電阻。

其終端匹配電阻值取決于電纜的阻抗特性，與電纜的長度無關。RS-485/RS-422 一般采用雙絞線（屏蔽或非屏蔽）連接，終端電阻一般介于100至140Ω之間，典型值為120Ω。在實際配置時，在電纜的兩個終端節點上，即最近端和最遠端，各接入一個終端電阻，而處于中間部分的節點則不能接入終端電阻，否則將導致通訊出錯。

終端電阻信號反射原理

在通信過程中，有兩種原因?qū)е滦盘柗瓷洌鹤杩共贿B續和阻抗不匹配。

阻抗不連續，信號在傳輸線末端突然遇到電纜阻抗很小甚至沒有，信號在這個地方就會引起反射。這種信號反射的原理，與光從一種媒質進入另一種媒質要引起反射是相似的。消除這種反射的方法，就必須在電纜的末端跨接一個與電纜的特性阻抗同樣大小的終端電阻，使電纜的阻抗連續。由于信號在電纜上的傳輸是雙向的，因此，在通訊電纜的另一端可跨接一個同樣大小的終端電阻。

引起信號反射的另一個原因是數據收發器與傳輸電纜之間的阻抗不匹配。這種原因引起的反射，主要表現為通訊線路處在空閑方式時，整個網絡數據混亂。要減弱反射信號對通訊線路的影響，通常采用噪聲抑制和加偏置電阻的方法。在實際應用中，對于比較小的反射信號，為簡單方便，經常采用加偏置電阻的方法。

終端電阻的作用

1、一般說法：終端電阻是為了減弱在通信電纜中的信號反射。

2、信號傳輸電路由于各種傳輸線都有其特性阻抗（以TwistedPair而言約為120Ω）。當信號在傳輸線中傳輸至終端時，如果它的終端阻抗和特性阻抗不同時，將會造成反射，而使信號波形失真（凹陷或凸出）。該失真的現象在傳輸線短時并不明顯，但隨著傳輸線的加長會更加嚴重，致使無法正確傳輸，這時就必須加裝終端電阻（Terminator）。FBs-PLC內部已安裝有120Ω終端電阻，要施加終端電阻時請打開PLC通訊蓋板，將指撥開關調到〝ON〞的位置上（出廠時指撥是置于〝OFF〞位置），但注意終端電阻只能在Bus的最左和最右的兩側PLC上施加，兩側間的所有PLC指撥需置于〝OFF〞位置，否則會造成RS-485推動能力不足。

終端電阻的應用場合

1.數字電路中時鐘。

2.信號的數據傳送速度快時。

3.地址線的終端串聯。

4.差分?jǐn)?shù)據線終端并聯。
