在實際生活中經常會用到一些需要高電壓，小電流的地方，這些地方我們常常使用倍壓整流電路。如。捕蚊器、捕鼠器、手機屏幕的背光驅動電路等；

倍壓電路工作原理

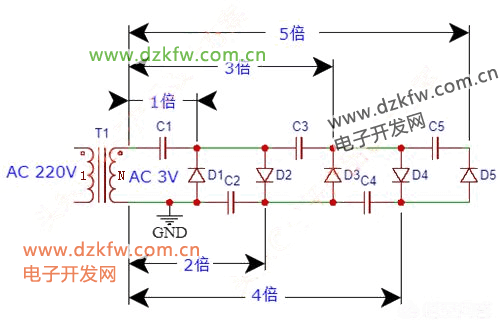

倍壓整流是利用電容的充放電效應工作的整流方式，它的基本電路是二倍壓整流電路。多倍壓整流電路是二倍壓電路的推廣。

二倍壓電路分為橋式二倍壓和半波式二倍壓電路。

橋式二倍壓電路如下：輸入輸出地不一樣。

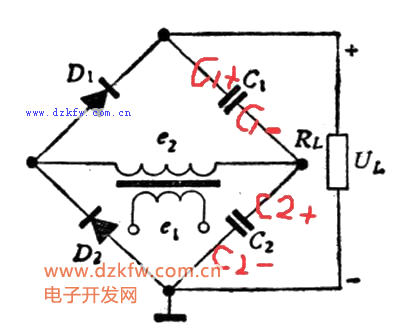

橋式二倍壓

原理如下：

正半周時，經D1向C1充電，則C1上正下負。負半軸時，經D2向C2充電，則C2上正下負。由于C1電容電壓兩端不能突變，C1-被C2+推高,C1+無法突變，則C1+峰值為2E2m。實際上，由于RL很大，所需要電流很小,電容充到最大電壓是都會稍后降低一些，會有紋波。所以電容越大紋波越小，相當于電容有濾波作用。

半波式二倍壓電路：輸入輸出地一樣。

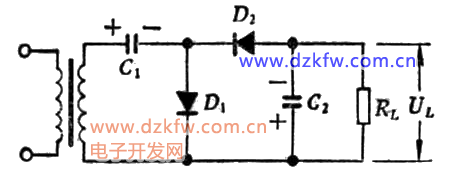

半波二倍壓

原理如下：

正半周時，經D1向C1充電，則C1左正右負。負半軸時，經D2向C2充電，則C2下正上負。由于C1電容電壓兩端不能突變，C1相當于一個小電源與交流電源串聯共同向C2充電，則C2峰值為2E2m。實際上，由于RL很大，所需要電流很小,電容充到最大電壓是都會稍后降低一些，會有紋波。所以電容越大紋波越小，相當于電容有濾波作用。

下圖為捕鼠器半波式五倍壓電路。

捕鼠器電路

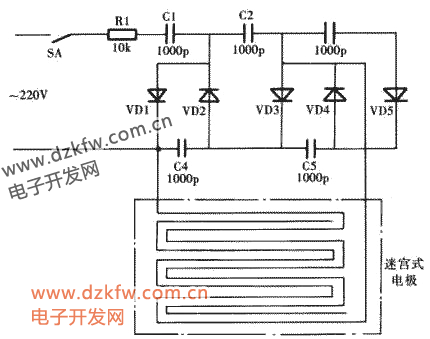

二極管電容組成的五倍壓電路

原理如下：

捕鼠器的電路如上圖所示，它主要由五倍壓整流電路和迷宮式電極組成的高壓電擊金屬網三部分組成。按下電源開關SA，再經二極管VD1～VD5、電容C1～C5五倍壓整流升高到1500V左右，加到金屬網上。當老鼠觸及金屬網絲時，身體造成電網短路，即會被電流、電弧擊暈、擊斃。

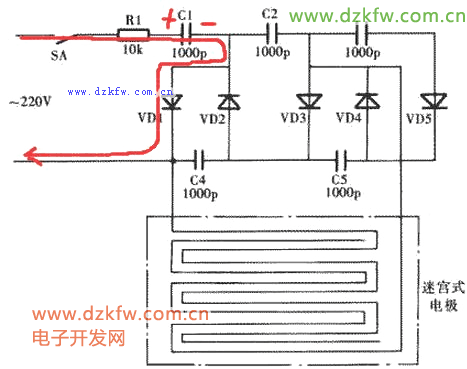

剛開始第一步，負半軸不工作，而正半周時：電源回路為經R1、C1、VD1到地。C1左正右負，幅值為VM。

第一半周

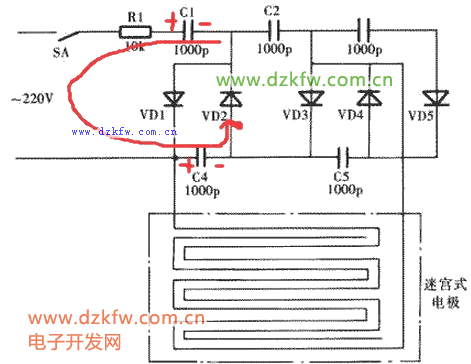

稍后第二步，負半周時：C1相當于小電源與交流電源串聯一起經R1、C1、VD2、C4到地。C4被充電，幅值為2VM。

第二半周

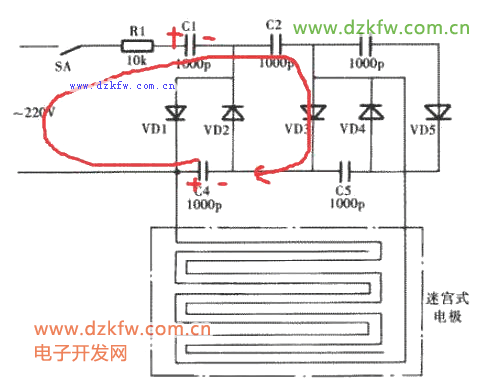

稍后第三步，正半周時：C4相當于幅值為2VM的小電源與交流電源串聯一起經C4、R1、C1、VD3、C2到地。C2被充電，幅值為2VM。

第三半周

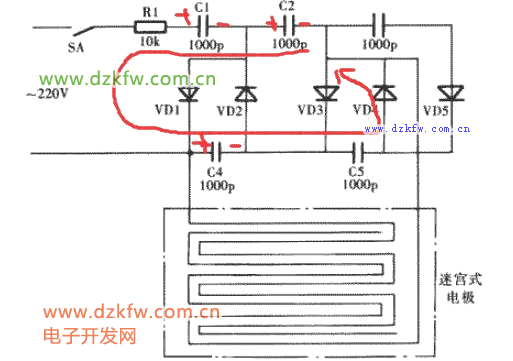

稍后第四步，負半周時：C1相當于幅值為VM的小電源與C2相當于幅值為2VM的小電源和交流電源串聯一起經C4、C5、R1、C1、VD4到地。C5被充電，幅值為2VM。

第四半周

稍后第五步，正半周時：C4、C5相當于幅值為2VM的小電源與交流電源串聯一起經C4、C5、R1、C1、VD5、C2、C3到地。C3被充電，幅值為2VM。

第五半周

最后都充滿電穩定之后，負半周時：C1相當于幅值為VM的小電源與C2、C3相當于幅值為2VM的小電源和交流電源串聯一起經C4、C5、R1、VD4到地。C4被充電，幅值為3VM。到此C4與C5疊加電壓為5VM。
