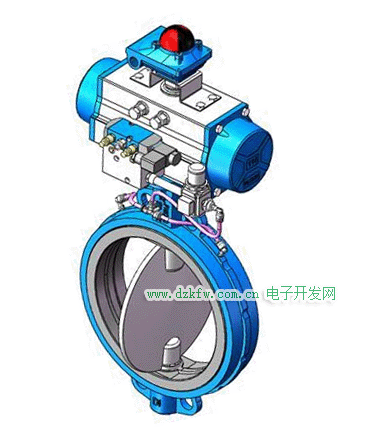

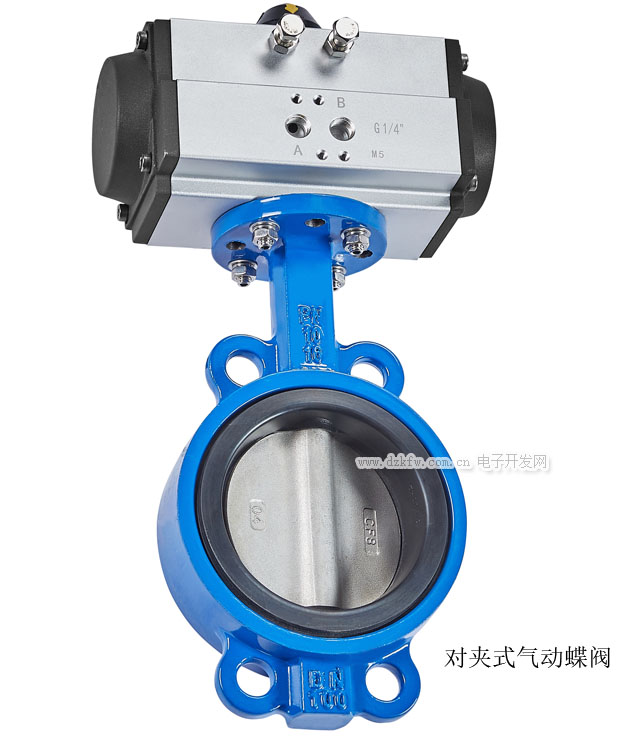

氣動蝶閥氣缸的行程調整方法及常見問題解決方法

一、手動調整法

氣動蝶閥氣缸的行程調整，需要根據具體的工況和使用要求進行手動調整。具體步驟如下：

1. 首先關閉氣源，切斷氣缸與空氣源之間的聯系。

2. 手動旋轉蝶板，觀察氣缸伸縮的方向，以確保行程方向的正確性。

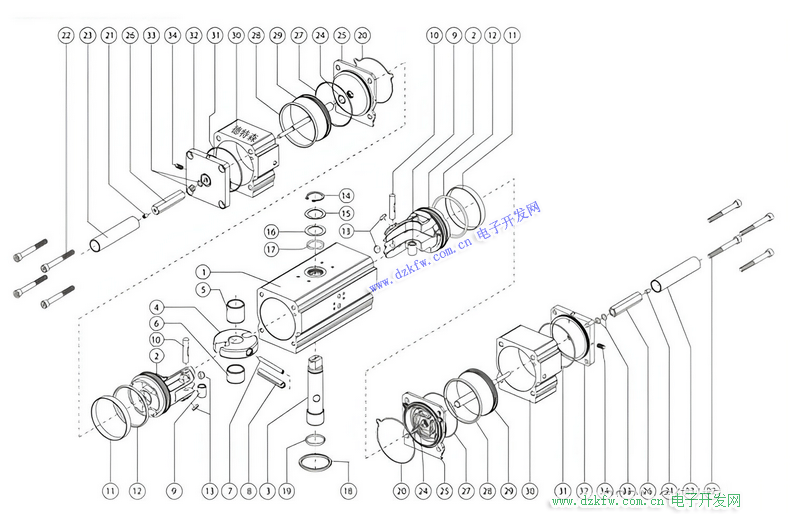

3. 用手旋轉氣缸尾部的限位調整螺釘，限制氣缸的行程長度。根據需要適當地旋轉螺釘，使氣缸的行程符合要求。

4. 打開氣源，測試氣缸的運行狀態，觀察蝶板的開度和行程是否符合要求。 如果不符合要求，則需要進行進一步的調整。

二、自動調整法

為了提高氣動蝶閥的控制精度和靈活性，可以采用自動調整方法。具體步驟如下：

1. 連接氣動閥控制器，設置控制參數。根據工況和使用要求設定行程范圍、開度曲線和動態響應參數等。

2. 打開自動調整功能，觀察氣缸的行程和蝶板的開度變化，根據實際情況進行參數調整。

3. 測試氣動閥的控制精度和響應速度，如果需要可以進行進一步的參數優化和調整。

4. 設置自動保護功能，避免由于操作失誤或其他原因導致氣動閥的損壞或意外情況的發生。

三、常見問題及其解決方法

在氣動蝶閥氣缸的行程調整過程中，可能會遇到以下問題：

1. 行程不準確、開度不穩定。這種情況通常是由于限位螺釘調節不當或者氣缸部件磨損導致。需要重新進行手動調整或更換氣缸部件。

2. 行程限位太小或太大。如果行程限位設置不當，可能會導致蝶板無法完全關閉或打開。需要調整限位螺釘，使其符合要求。

3. 自動控制失效。如果氣動閥控制器設置不當或者出現故障，會導致自動控制失效。需要檢查控制器參數設置、氣缸和傳感器的連接以及供氣情況等。

調整氣動蝶閥氣缸的方法如下：

一、確認氣源和壓力：

在調整之前，需要確認氣源的壓力是否足夠，通常為0.4-0.8MPa。

二、調整氣缸位置：

根據實際需要，調整氣缸位置。可以通過手動旋轉手輪或使用氣缸控制器進行調整。

三、調整打開和關閉的角度：

通過調整氣缸的行程，可以調整氣動蝶閥的打開和關閉的角度。通常，氣動蝶閥的打開角度為90度。可以通過調整氣缸行程的位置，改變閥門的打開角度。

四、檢查氣動蝶閥的密封性：

在進行調整之后，需要檢查氣動蝶閥的密封性。可以使用氣泡測試法或壓力測試法來檢測氣動蝶閥的密封性。

五、測試：

測試氣動蝶閥的性能。可以通過調整氣源壓力和氣缸行程來測試氣動蝶閥的打開和關閉性能，以及密封性能。
