1．定義變量
    為了進行結構化編程，必須編制功能塊。從攪拌機控制要求可見，泵A、泵B、攪拌電機的控制要求相似，都是接受操作面板的啟動按鈕、停止按鈕控制，都需要滿足一定的控制條件，都需要檢測錯誤，都有工作、停止指示燈等。因此，可以通過一個統一的FB塊進行結構化編程。

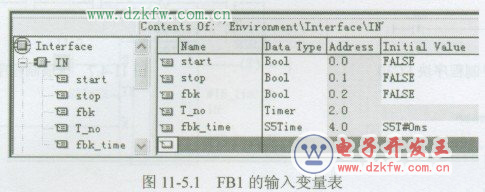

    功能塊FB需要的變量較多，本例中，作為泵A、泵B、攪拌電機共同的輸入，包括了啟動信號( start)、停止信號、接觸器輔助觸點反饋、定時器(T no)、檢測時間(fbk time)等，定義的輸入變量表如圖11-5.1所示。

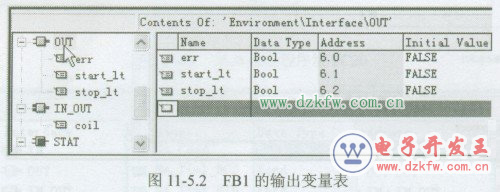

    作為泵A、泵B、攪拌電機共同的輸出，包括了故障標志寄存器輸出( err)、工作指示燈(start lt)、停止指示燈( stop_lt)，定義的輸出變量表如圖11-5.2所示。

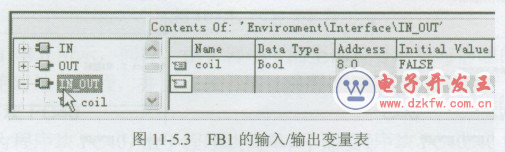

    作為泵A、泵B、攪拌電機共同的輸入／輸出，有接觸器線圈輸出( coil)，定義的輸入／輸出變量表如圖11-5.3所示。

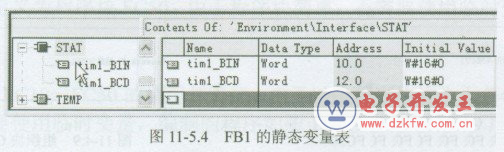

    作為泵A、泵B、攪拌電機共同的靜態變量，有啟動延時（timl BIN與timl BCD），定義的靜態變量表如圖11-5.4所示。

    2．編制功能塊

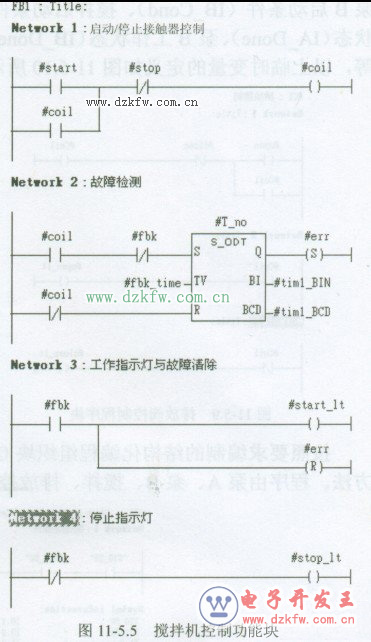

    根據以上變量定義與控制要求，用于攪拌機泵A、泵B、攪拌電機控制的功能塊FB1編制如圖11-5.5所示。

    功能塊包括了接觸器的啟動／停止控制、故障檢測、指示燈3部分的控制程序，全部采用符號地址（形式參數）進行編程。
