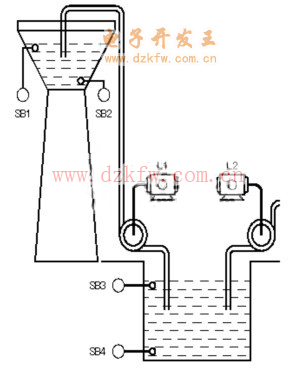

圖39  水塔水位控制示意圖

按下SB4，水池需要進水，燈L2亮；直到按下SB3，水池水位到位，燈L2滅；按SB2，表示水塔水位低需進水，燈L1亮，進行抽水；直到按下SB1，水塔水位到位，燈L1滅，過2秒后，水塔放完水后重復上述過程即可。

輸入                        輸出

SB1：I0.1                   L1：Q0.1

SB2：I0.2                   L2：Q0.2

SB3：I0.3

SB4：I0.4

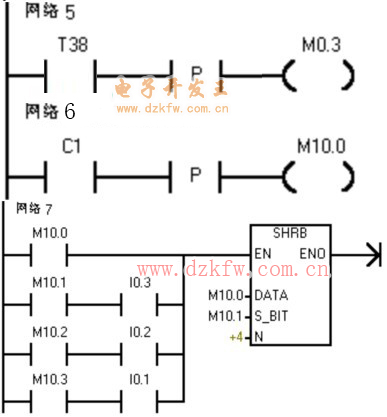

水塔水位控制的梯形圖參考程序如圖40所示。

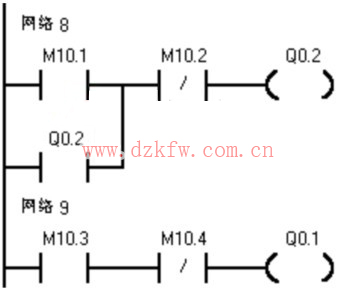

 圖40  水塔水位控制梯形圖

   輸入梯形圖程序并按控制要求調試程序。
