有關二線傳感器的接線方法，二線傳感器與二次表怎么和PLC進行接線，這里介紹了它們之間的接線方法，主要是二種方法，一是串聯接法，二是并聯接法，下面一起來學習下。

二線制傳感器與二次表和PLC接線圖，二線制儀表和plc接線圖

1、串聯接法

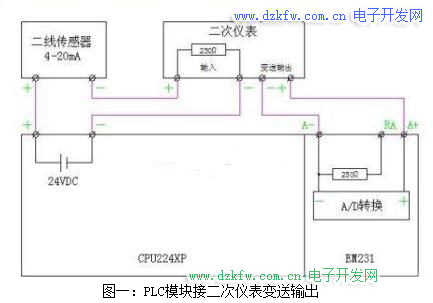

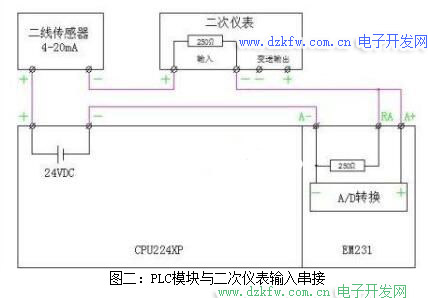

（圖一、圖二）：PLC的24VDC正極接傳感器的輸出V+，傳感器的輸出V-接二次儀表的輸入+，二次儀表的輸入-并接EM235的A+與RA二端點，EM231的A-接PLC的24V電源負極。

變送器的輸出總負載=250+250=500Ω，確保轉換后的電壓信號與4-20mA成比例變化，不會出現輸出信號飽和失真。

串聯接法由于傳感器與二次儀表之間、二次儀表之間與PLC之間均由電流方式傳輸，故可遠距離傳送而不會產生信號失真。即：串聯接法適用于傳感器、二次儀表及PLC三者之間距離較遠的場合。

注意：串聯接法，二次儀表的地與PLC的電源的地不能共地，二者由各自電源供電工作。

2、并聯接法

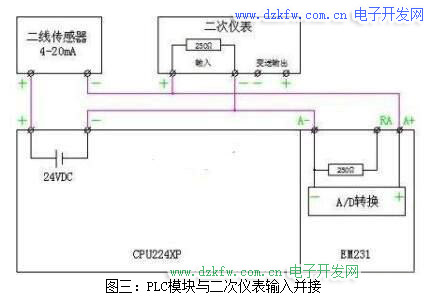

（圖三）：PLC的24VDC正極接傳感器的輸出V+，傳感器的輸出V-接二次儀表的輸入+和EM231的輸入A+，二次儀表的輸入-和EM231的A-接在一起，再接24V的負極，即二次儀表的輸入與EM231的輸入是并聯連接的。

并聯接法由于傳感器與二次儀表之間是4-20mA電流信號傳送，而二次儀表與PLC之間是1-5V電壓信號傳送，故：并聯接法適用于傳感器與二次儀表之間可遠距離傳送，而二次儀表與PLC之間的距離不適于過長的場合。

注意：EM231的RA要空懸或與EM235的A-端短接，變送器的輸出總負載=250Ω（即為二次儀表的輸入電阻），確保轉換后的電壓信號與4-20mA成比例變化，并且讀數正確。
