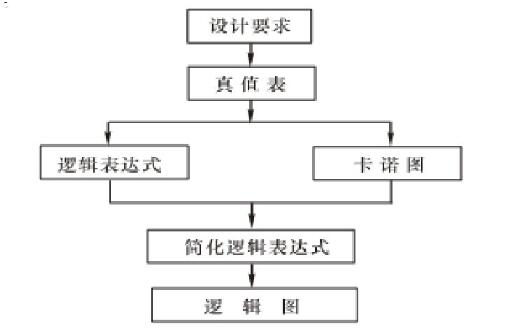

1．使用中、小規模集成電路來設計組合電路是最常見的邏輯電路設計方法。設計組合電路的一般步驟如圖所示。

2．組合邏輯電路的設計

步驟：①根據對邏輯功能要求，列真值表

②由真值表寫出邏輯表達式

③根據要求化簡和變換邏輯函數表達式

④根據要求畫出邏輯圖

⑤芯片選擇，接成實物

⑥分析并比較設計的優劣

設計目標：電路簡單，所用器件最少，可靠性好等

要求：設計一個三人表決電路，結果按“少數服從多數”的原則決定。

方法：

（1）：只用74LS00，74LS20實現。

（SSI設計）

（2）：用74LS138和74LS20實現。

（MSI設計）

（3）：用74LS151或LS153實現。

（MSI設計）

方法一：用SSI設計（用74LS00，74LS20）實現三人表決電路

分析：

①設A、B、C：三人的意見。

同意為邏輯“1”；不同意為邏輯“0”

L：表決結果。

事件通過為邏輯“1”；沒通過為邏輯“0”

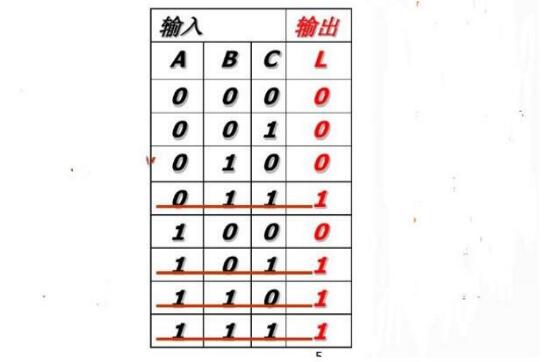

列出真值表如右表所示。

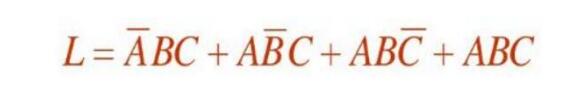

②由真值表寫出邏輯表達式：

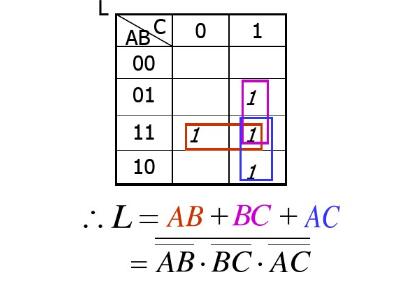

③用卡諾圖進行化簡。

④畫出邏輯圖。

⑤選擇芯片并連接。

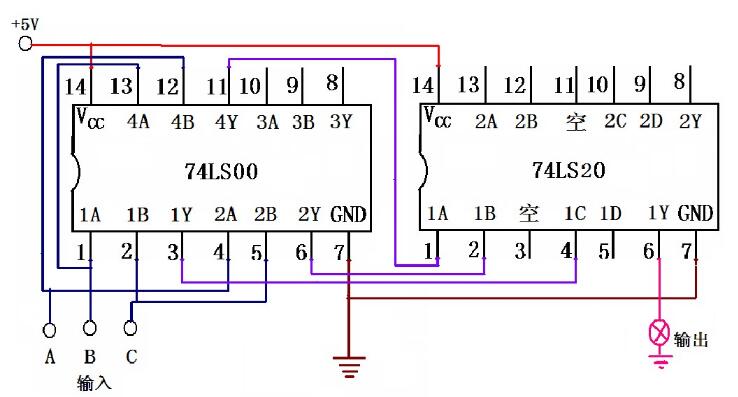

用74LS00和74LS20實物接線如下：

方法二：用譯碼器138和與非門74LS20設計實現三人表決電路

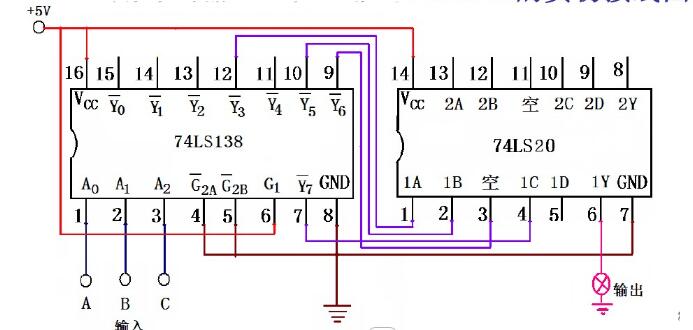

用譯碼器138和與非門74LS20的實物接線圖

方法三：用8選1數據選擇器74LS151實現三人表決電路

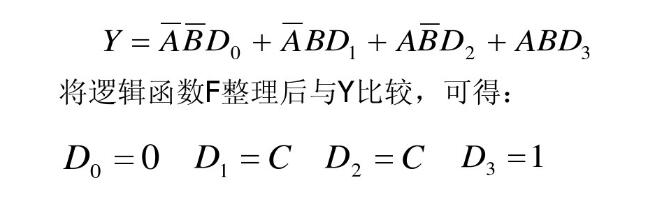

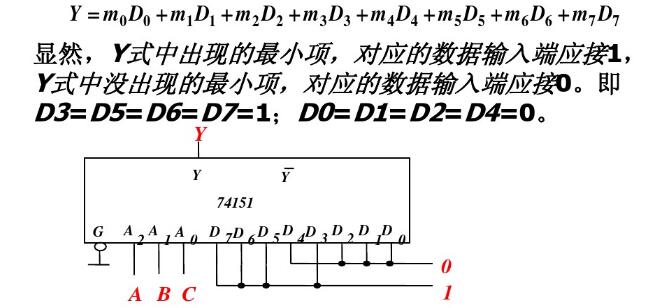

將輸入變量接至數據選擇器的地址輸入端，即A=A2，B=A1，C=A0。輸出變量接至數據選擇器的輸出端，即L=Y。將邏輯函數L的最小項表達式與74151的功能表相比較，

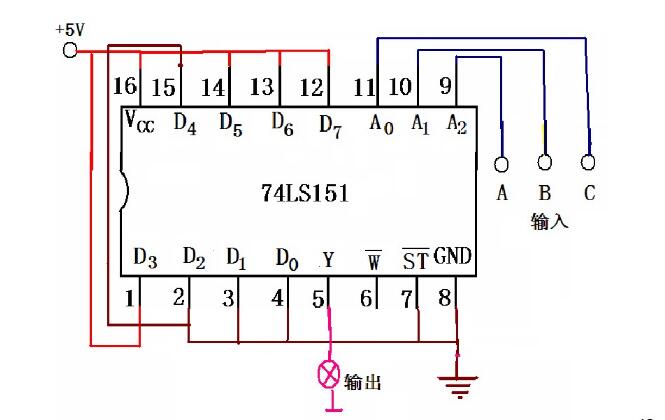

用數據選擇器74LS151實現接線圖

方法四：用4選1數據選擇器74LS153實現三人表決電路

該邏輯函數含有三個邏輯變量，可選其中的兩個（A，B）作為數據選擇器的地址輸入變量，一個（C）作為數據輸入變量。

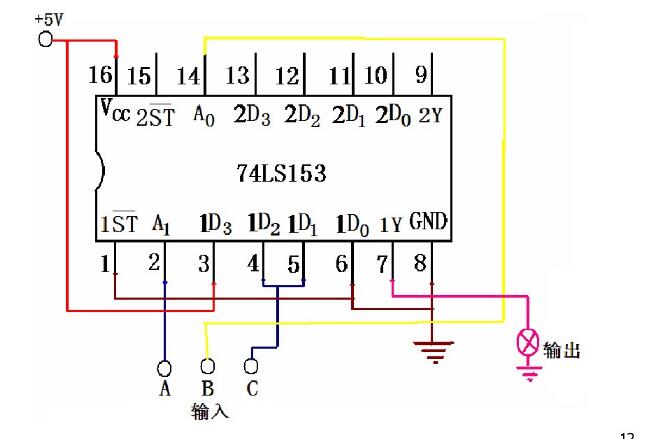

用數據選擇器74LS153實現接線圖

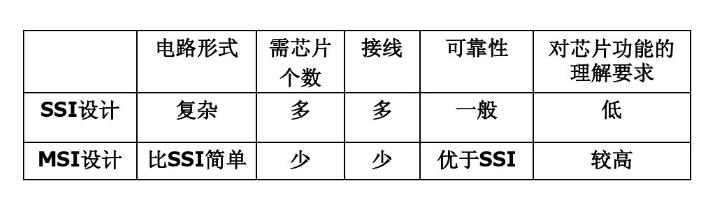

比較：

結論：MSI設計優于SSI設計的。
