CD4541B延時熄燈電路,CD4541B light controller

關鍵字：cd4541,延時燈光控制電路

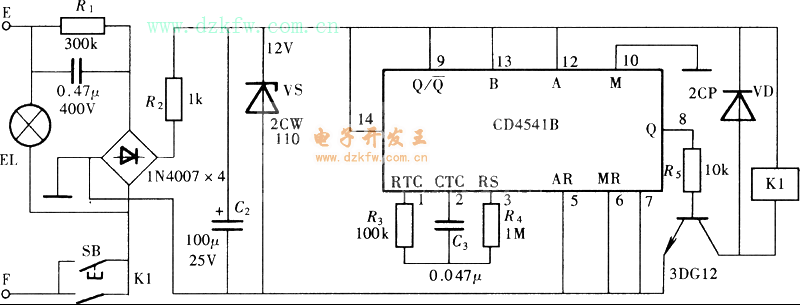

該延時熄燈電路由新型定時集成電路CD4541組成，由小型繼電器作為控制器。需要開燈時按動一下開燈按鈕，燈被打開，定時控制電路進入已設定的定時狀態。當?shù)竭_(dá)預置的定時時間后，燈自動熄滅，并將定時控制電路的工作電源斷開，電路組成如圖所示。
