一名新入職的技術人員小C提出一個關于PTC和PT100問題：兩者的用途有啥區別？解答問題的同時，Ms.參今天把這個問題端出來，與大伙做一個交流。

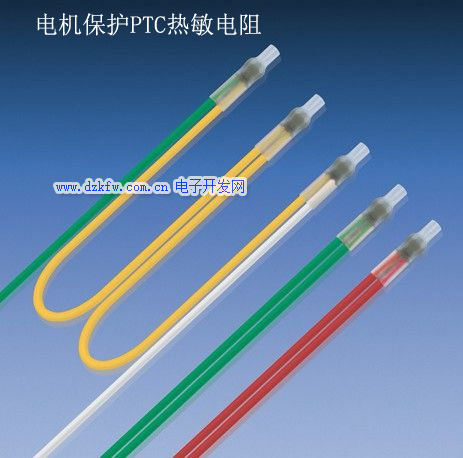

 PTC和PT100是電機繞組中常用的熱敏元件，兩者都屬于熱電阻，電阻值都會隨著溫度的變化而變化。但兩者功能與用途是不一樣的。

一、關于PTC
PTC是Positive Temperature Coefficient的縮寫，即正溫度系數，是熱敏電阻的一種類型，它指電阻值會隨著溫度的升高而升高的一類熱敏電阻。這一類熱敏電阻在保護電路中具有廣泛應用。

保護電路中加裝PTC熱敏電阻時，一旦周邊溫度升溫到某個溫度臨界點，熱敏電阻電阻值的正溫度系數會陡然增大，以致電阻值趨于無窮大。利用這個特性通過控制電路一個開關信號，啟動保護電路，從而實現對特定對象的保護。當溫度下降時，PTC會自動恢復常態，自動解除保護或報警狀態，系統重新按預定要求正常運行。

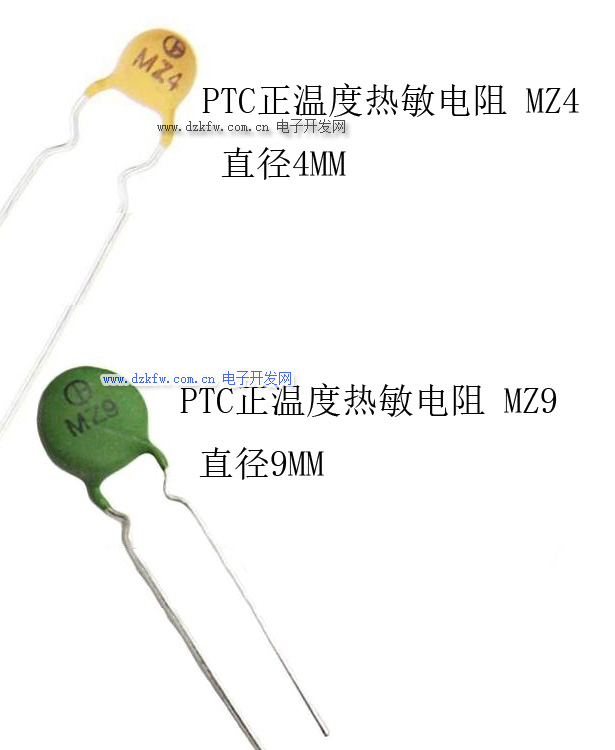

二、關于MZ熱敏電阻,PTC熱敏電阻MZ系列

PTC熱敏電阻MZ系列的詳細內容如下： 一、典型特點是對溫度敏感，不同的溫度下表現出不同的電阻值正溫度系數熱敏電阻器（PTC）在溫度越高時電阻值越大，負正溫度系數熱敏電阻器（NTC）在溫度越高時電阻值越低二、靈敏度較高，其電阻溫度系數要比金屬大10～100倍以上，能檢測出10-6℃的溫度變化三、工作溫度范圍寬，常溫器件適用于-55℃～315℃，高溫器件適用溫度高于315℃（目前最高可達到2000℃），低溫器件適用于-273℃～55℃；四、體積小，能夠測量其他溫度計無法測量的空隙、腔體及生物體內血管的溫度；五、使用方便，電阻值可在0.1～100kΩ間任意選擇；六、易加工成復雜的形狀，可大批量生產；七、穩定性好、過載能力強。

2）過流保護用PTC熱敏電阻-MZ8

過流保護用PTC熱敏電阻產品簡介：

MZ 31系列MZ8型PTC熱敏電阻是一種對異常溫度及異常電流自動保護、自動恢復的保護元件，俗稱“自恢復保險絲”、“萬次保險絲”�？苫謴�，可重復使用，無觸點，

無噪音及無火花。

熱敏電阻工作原理：

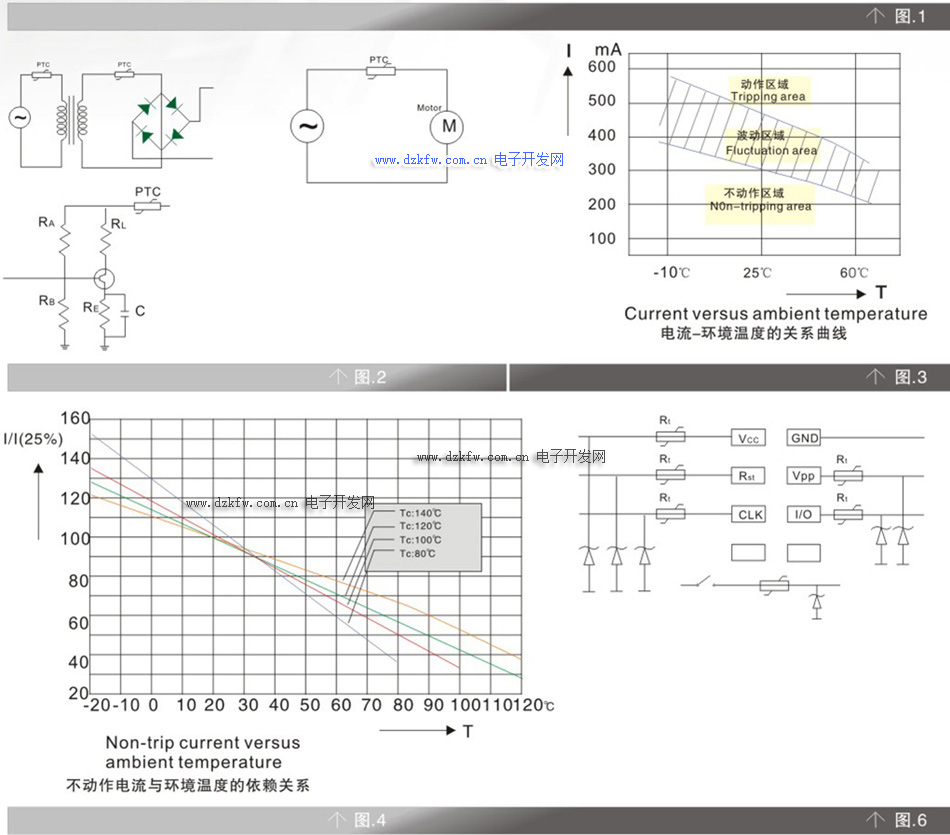

如圖2所示：當電路處于正常狀態時，通過PTC熱敏電阻的電流小于額定電流，PTC熱敏電阻處于常態，阻值很小，不會影響被保護電路的正常工作。當電路出現故障，電流大大

超過額定電流時，PTC熱敏電阻陡然發熱，呈高阻態，使電路處于斷開狀態，從而保護電路不受破壞。當故障排除后，PTC熱敏電阻亦自動恢復至低阻態，電路恢復正常工作。

過流保護用PTC熱敏電阻產品應用：

用于數字萬用表,微電機及晶體管等的過流保護。

過流保護用PTC熱敏電阻優勢：

1.自動保護、自動恢復使用;

2.無觸點、無噪音、無火花;

3.響應速度快；

4.耐壓能力高；

5.穩態阻值�。�

6.額定電流低。

7.滿足ROHS的要求

過流保護用PTC熱敏電阻產品型號說明：

1.系列：通用線路過流保護用PTC熱敏電阻,

2.類別:1-芯片型,2-殼裝型,3-引線涂裝型;4-引線無涂裝型;5-貼片型,

3.類別：A-通用型，B-復合型，C-模塊,

4.芯片尺寸：08-Φ8mm          09-Φ9mm         11-Φ11mm,

5.居里溫度類別：F-50℃       H-75℃       N-100℃   P-120℃     K-125℃,

6.標稱阻值R25:6R0-6Ω     6R5-6.5Ω      70R-70Ω     121-120Ω,

7.允差范圍:K+/-10%        M+/-20%         H+/-25%         N+/-30%,

8.最大電壓:250-250V         265-265V,

9.引線形狀:S-直腳, A-軸腳, U-內彎.

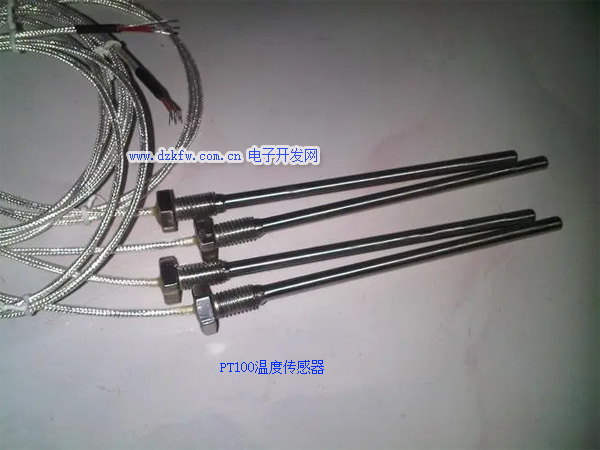

PT100雖然也是熱敏電阻，但正溫度系數非常穩定。為比較深層次地了解PT100，首先我們得先弄清PT100這個稱呼究竟有怎樣的深意。PT是金屬鉑的符號，100是指PT100在0度時的電阻值為100歐姆。

PT100屬于一種電阻型溫度傳感器，恰恰就是利用了鉑隨著溫度變化而電阻值規則變化的特性，即：PT100電阻值與溫度之間存在嚴格的一一對應關系，也就是通常所說的溫度表。PT100常用溫度范圍為-200至650度，與溫度控制器配套使用，用于實時顯示被測對象的溫度。

四、pt100與pt1000鉑熱電阻的區別有哪些

（1）靈敏度不同。PT1000的反應靈敏度比PT100高PT1000溫度變化一度，阻值增減和減小約3.8歐姆PT100溫度變化一度，阻值增減和減小約0.38歐姆。

（2）測量溫度范圍不同。PT1000適合測量小量程溫度測量PT100 適合測量稍大量程溫度測量。

它的工業原理：當PT1000在0攝氏度的時候他的阻值為1000歐姆，它的阻值會隨著溫度上升而成勻速增長的。 pt1000是鉑熱電阻，它的阻值跟溫度的變化成正比。PT1000的阻值與溫度變化關系為：當PT1000溫度為0℃時它的阻值為1000歐姆，在100℃時它的阻值約為1385歐姆。

金屬熱電阻的電阻值和溫度一般可以用以下的近似關系式表示，即Rt=Rt0[1+α（t-t0）]式中，Rt為溫度t時的阻值；Rt0為溫度t0（通常t0=0℃）時對應電阻值；α為溫度系數。半導體熱敏電阻的阻值和溫度關系為Rt=AeB/t 式中Rt為溫度為t時的阻值；A、B取決于半導體材料的結構的常數。
