三相整流橋通過將六個整流二極管相接，而二極管的特點：正極點位高與負極，那么則二極管導通;當正極電位低于負極，那么，二極管則截止。

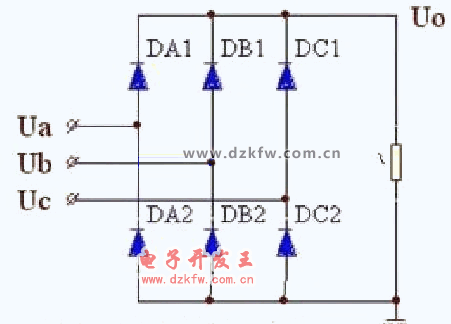

三相整流橋電路圖（右下角為）
從接線圖中不難看出，該電路的特點為：在任何時候，整流電流都是由三相電中最高位的一相連接二極管而流出，再經由負載流R向著最低電位的那一相二極管流到電源。該過程波形圖大致如下圖。

三相交流電電壓波形圖
圖中：ωt=0時，Ua=0，Ub= - √3/2•Um，Uc= +√3/2•Um，這時候的電流會經過Uc流向DC1二極管再流經負載R，從負載R再流回Ub。當溫度在大于0小于30°時，Uc的電位最高，而Ub的電位最低，(https://www.dgzj.com/ 電工之家)所以在這個溫度時間內，DC1跟DB2兩個二極管是導通的。
而當溫度達到30°以上90°以下，則Ua電位最高、Ub電位最低，所以在這個溫度時間點內，DA1跟DB2兩個二極管導通。
如果溫度介于90°跟150°之間，則Ua電位最高，Uc電位最低，從圖中可知該溫度時間內，DA1、DC2兩只二極管導通。

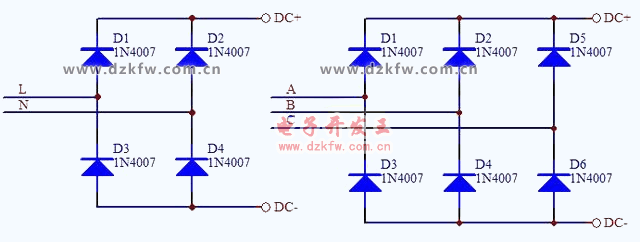

單相橋式整流（左）及三相橋式整流電路圖（右）
上訴上種情況所說的二極管導通屬于始終導通，就是從開始到結束，該二極管一直屬于導通狀態，也就是無論什么時候，該電路三個二極管中，正極電位最高的導通，從電阻R再經過下面三只二極管中負極電位最低的二極管回到對應的電源。
不難發現，該電路中，至少有兩個二極管是相互串接導通，其中電流與負載電流相同，但是負載電流則為連續性的，二極管分為三組進行循環導通，所以，如果要選擇二極管電流則需是負載電流的三分之一。
