在懂了數碼管的工作原理和控制原理之后，我們現在可以正式編寫時鐘程序了，所謂時鐘就是幾點幾分幾秒用八位數碼管顯示出來，只是它會跳動顯示的數值隨時間變化而變化。一開始我使用的延遲寫的時鐘，每過1s數碼管的秒加一，通過寫的程序運算之后分加一，再后時加一。

我現在用的是中斷寫的時鐘，不用延遲  ，將主程序?qū)懞煤螅瑢?xiě)出中斷程序，等待中斷響應，將時鐘用到的運算寫在中斷里，每中斷一次，時鐘運算一次。

中斷概念：

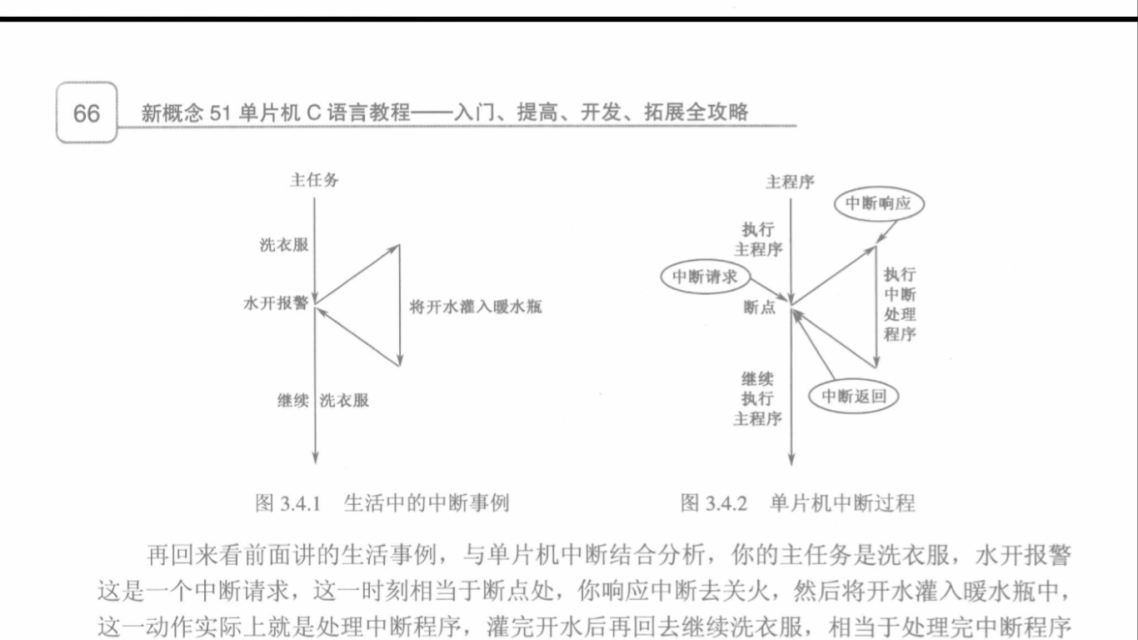

對于單片機來說，中斷是指CPU在處理某一事件A，發生了另一事件B，請求CPU迅速去處理（中斷發生）；CPU暫時停止當前的工作（中斷響應），轉去處理事件B（中斷服務）；待CPU將事件B處理完畢后，再回到原來的事件A被中斷地方繼續處理事件A（中斷返回），這一過程成為中斷。



現在就來看程序：//加語句  是解釋語句   不是程序  運行時直接略去！

#include<reg51.h>    //51系列單片機頭文件

#define uchar  unsigned char   //宏定義

#define ab   P0

//--定義全局變量--//

uchar        int_time;

uchar    a,b,c;

sbit  duanA=P2^2;

sbit  duanB=P2^3;

sbit  duanC=P2^4;

unsigned  char  code  table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};  //0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的顯示碼

uchar DisplayData[8];             //用來存放要顯示的8位數的值

void Digdisplay();                 //--聲明全局變量--//

/****************************中斷子程序*******************************/

void  clock(uchar  a,b,c)

{

     DisplayData[0]=table[c/10];

          DisplayData[1]=table[c%10];

          DisplayData[2]=0x40;

          DisplayData[3]=table[b/10];

          DisplayData[4]=table[b%10];

     DisplayData[5]=0x40;

     DisplayData[6]=table[a/10];

          DisplayData[7]=table[a%10];

          Digdisplay();

}        對于上面的綠底的時鐘程序包括一些有點基礎看的不是很懂，因?yàn)槲业拈_(kāi)發板上有138譯碼器。上面的程序用譯碼器的原理控制的8個數碼管而不是P2這個I/O端口，它完全可以替換成用P2端口控制的。可參照我的周記二來寫。上面就用到了簡單運算來改變參數如C/10，C=10則等于1，/是運算符號除法取商，%是除法取余；

/*****************************中斷主程序*****************************/

void  main()

{

          TMOD=0x01;                                 //設定使用定時器0方式

    TH0=(65536-46083)/256;                                                        //裝初值

         TL0=(65536-46083)%256;                                                       //...

         EA=1;                                                                                            //打開全局中斷控制

         ET0=1;                                                                                          //打開定時器0中斷

         TR0=1;                                                                                         //啟動定時器0

         int_time=0;                                                                                 //中斷計數變量初始值

         a=0;                                                                            //秒計數變量初始值

         b=59;                                                                                   //分計數變量初始值

         c=23;                                                                         //時計數變量初始值

         while(1)                                //程序在這里不停的對數碼管動態掃描同時等待中斷發生

         {

     clock(a,b,c);        //調用中斷日期子程序

}

}上面程序中紅色的程序用到的定時器只是其中一種，定時器的使用方式也是。具體的中斷比這復雜許多，詳情請參照相關書籍！

下面用紅底寫的程序就是138譯碼器的位選程序switch是選擇語句，case是選擇執行語句

void Digdisplay()

{

    uchar i,j;

         for(i=0;i<8;i++)

         {

             switch(i)                      //位選，選擇點亮的數碼管，

         {

                   case 0:

                   duanA=0;duanB=0;duanC=0;break; //顯示第0位

                   case 1:

                   duanA=1;duanB=0;duanC=0;break; //顯示第1位

                   case(2):

                   duanA=0;duanB=1;duanC=0;break; //顯示第2位

                   case(3):

                   duanA=1;duanB=1;duanC=0;break; //顯示第3位

                   case(4):

                   duanA=0;duanB=0;duanC=1;break; //顯示第4位

                   case(5):

                   duanA=1;duanB=0;duanC=1;break; //顯示第5位

                   case(6):

                   duanA=0;duanB=1;duanC=1;break; //顯示第6位

                   case(7):

                   duanA=1;duanB=1;duanC=1;break; //顯示第7位

         }

              ab=DisplayData[ i];            //發送段碼

                            j=50;                                                        //掃描間隔時間設定

                   while(j--);

                   ab=0x00;            //消隱

         }

}

/*************************定時器T0的中斷服務子程序*********************/

void T0_time() interrupt 1

{    // uchar a,b,c;

     TH0=(65536-50000)/256;         //重裝初值

          TL0=(65536-50000)%256;         //重裝初值

          int_time++;

         if(int_time==20)                                   //如果到了20次，說明1s時間到

         {

                   int_time=0;

                   a++;

         }

                    if(a==60)

          {

             b++;

                   a=0;

          }

          if(b==60)

          {

                   c++;

                   b=0;

         }

          if(c==24)

          {

                   c=0;

          }



}

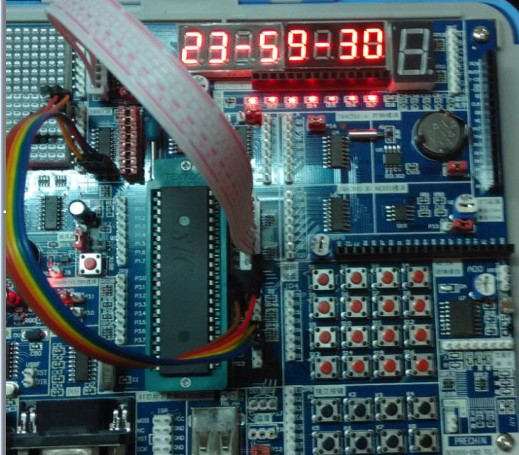

顯示效果圖如下：

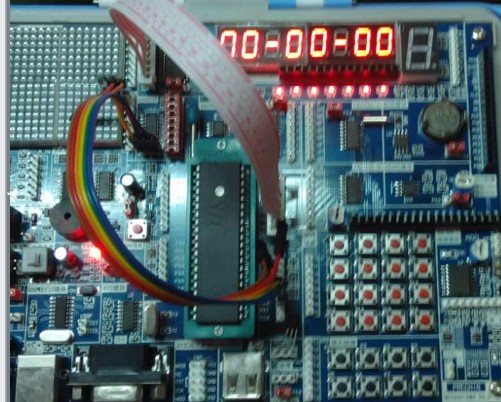

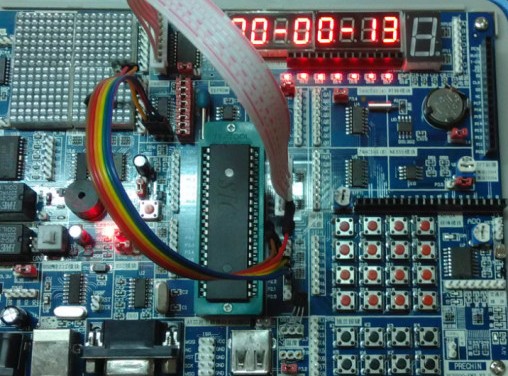

燒錄程序，開始顯示初始值，定時器中斷程序，在設定的1S后發出中斷請求（如何設定中斷發生時間具體請參照相關書籍），進入中斷服務子程序中，秒加1，顯示改變。回到被中斷地方繼續工作，顯示的是中斷后的數據，每隔1S中斷一次  ，數據更新一次，數值到了一定程度，就會遇到if 語句如

if(a==60)

          {

             b++;

                   a=0;

          }

          if(b==60)

          {

                   c++;

                   b=0;

         }

          if(c==24)

          {

                   c=0;

          }

分加一，秒清零；時加一，分清零；就形成了時鐘。
