1、設計原理

　　(1)如圖14.2所示，用單片機的并行口P3連接4×4矩陣鍵盤，并以單片機的P3.0-P3.3各管腳作輸入線，以單片機的P3.4-P3.7各管腳作輸出線，在數碼管上顯示每個按鍵 “0-F”的序號。

　　(2)鍵盤中對應按鍵的序號排列如圖14.1所示。

　　2、參考電路

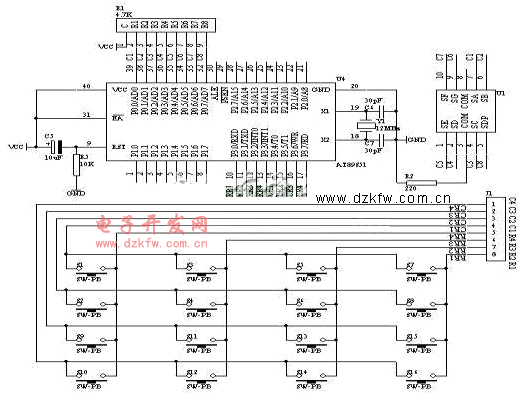

　　 　　圖14.2 4×4矩陣式鍵盤識別電路原理圖

　　3、電路硬件說明

　　(1)在“單片機系統”區域中，把單片機的P3.0-P3.7端口通過8聯撥動撥碼開關JP3連接到“4×4行列式鍵盤”區域中的M1-M4，N1-N4端口上。

　　(2)在“單片機系統”區域中，把單片機的P0.0-P0.7端口連接到“靜態數碼顯示模塊”區域中的任何一個a-h端口上;要求：P0.0對應著a，P0.1對應著b，……，P0.7對應著h。

　　4、程序設計內容

　　(1)4×4矩陣鍵盤識別處理 。

　　(2)每個按鍵都有它的行值和列值，行值和列值的組合就是識別這個按鍵的編碼。矩陣的行線和列線分別通過兩并行接口和CPU通信。鍵盤的一端(列線)通過電阻接VCC，而接地是通過程序輸出數字“0”實現的。鍵盤處理程序的任務是：確定有無鍵按下，判斷哪一個鍵按下，鍵的功能是什么?還要消除按鍵在閉合或斷開時的抖動。兩個并行口中，一個輸出掃描碼，使按鍵逐行動態接地;另一個并行口輸入按鍵狀態，由行掃描值和回饋信號共同形成鍵編碼而識別按鍵，通過軟件查表，查出該鍵的功能。

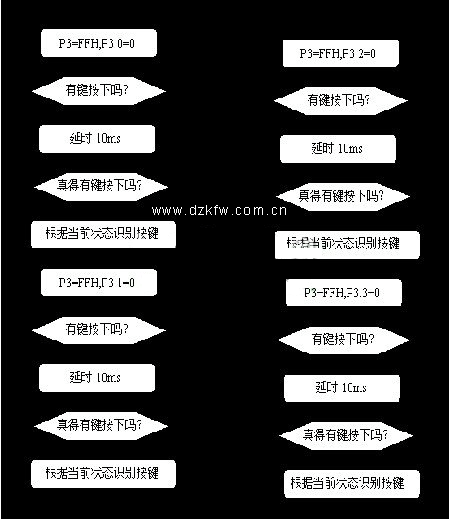

　　5、程序流程圖(如圖14.3所示)

6、匯編源程序

　　;;;;;;;;;;定義單元;;;;;;;;;;

　　COUNT EQU 30H

　　;;;;;;;;;;入口地址;;;;;;;;;;

　　ORG 0000H

　　LJMP START

　　ORG 0003H

　　RETI

　　ORG 000BH

　　RETI

　　ORG 0013H

　　RETI

　　ORG 001BH

　　RETI

　　ORG 0023H

　　RETI

　　ORG 002BH

　　RETI

　　;;;;;;;;;;主程序入口;;;;;;;;;;

　　ORG 0100H

　　START: LCALL CHUSHIHUA

　　LCALL PANDUAN

　　LCALL XIANSHI

　　LJMP START

　　;;;;;;;;;;初始化程序;;;;;;;;;;

　　CHUSHIHUA: MOV COUNT,#00H

　　RET

　　;;;;;;;;;;判斷哪個按鍵按下程序;;;;;;;;;;

　　PANDUAN: MOV P3,#0FFH

　　CLR P3.4

　　MOV A,P3

　　ANL A,#0FH

　　XRL A,#0FH

　　JZ SW1

　　LCALL DELAY10MS

　　JZ SW1

　　MOV A,P3

　　ANL A,#0FH

　　CJNE A,#0EH,K1

　　MOV COUNT,#0

　　LJMP DK

　　K1: CJNE A,#0DH,K2

　　MOV COUNT,#4

　　LJMP DK

　　K2: CJNE A,#0BH,K3

　　MOV COUNT,#8

　　LJMP DK

　　K3: CJNE A,#07H,K4

　　MOV COUNT,#12

　　K4: NOP

　　LJMP DK

　　SW1: MOV P3,#0FFH

　　CLR P3.5

　　MOV A,P3

　　ANL A,#0FH

　　XRL A,#0FH

　　JZ SW2

　　LCALL DELAY10MS

　　JZ SW2

　　MOV A,P3

　　ANL A,#0FH

　　CJNE A,#0EH,K5

　　MOV COUNT,#1

　　LJMP DK

　　K5: CJNE A,#0DH,K6

　　MOV COUNT,#5

　　LJMP DK

　　K6: CJNE A,#0BH,K7

　　MOV COUNT,#9

　　LJMP DK

　　K7: CJNE A,#07H,K8

　　MOV COUNT,#13

　　K8: NOP

　　LJMP DK

　　SW2: MOV P3,#0FFH

　　CLR P3.6

　　MOV A,P3

　　ANL A,#0FH

　　XRL A,#0FH

　　JZ SW3

　　LCALL DELAY10MS

　　JZ SW3

　　MOV A,P3

　　ANL A,#0FH

　　CJNE A,#0EH,K9

　　MOV COUNT,#2

　　LJMP DK

　　K9: CJNE A,#0DH,KA

　　MOV COUNT,#6

　　LJMP DK

　　KA: CJNE A,#0BH,KB

　　MOV COUNT,#10

　　LJMP DK

　　KB: CJNE A,#07H,KC

　　MOV COUNT,#14

　　KC: NOP

　　LJMP DK

　　SW3: MOV P3,#0FFH

　　CLR P3.7

　　MOV A,P3

　　ANL A,#0FH

　　XRL A,#0FH

　　JZ SW4

　　LCALL DELAY10MS

　　JZ SW4

　　MOV A,P3

　　ANL A,#0FH

　　CJNE A,#0EH,KD

　　MOV COUNT,#3

　　LJMP DK

　　KD: CJNE A,#0DH,KE

　　MOV COUNT,#7

　　LJMP DK

　　KE: CJNE A,#0BH,KF

　　MOV COUNT,#11

　　LJMP DK

　　KF: CJNE A,#07H,KG

　　MOV COUNT,#15

　　KG: NOP

　　LJMP DK

　　SW4: LJMP PANDUAN

　　DK: RET

　　;;;;;;;;;;顯示程序;;;;;;;;;;

　　XIANSHI: MOV A,COUNT

　　MOV DPTR,#TABLE

　　MOVC A,@A+DPTR

　　MOV P0,A

　　LCALL DELAY

　　SK: MOV A,P3

　　ANL A,#0FH

　　XRL A,#0FH

　　JNZ SK

　　RET

　　;;;;;;;;;;10ms延時程序;;;;;;;;;;

　　DELAY10MS: MOV R6,#20

　　D1: MOV R7,#248

　　DJNZ R7,$

　　DJNZ R6,D1

　　RET

　　;;;;;;;;;;200ms延時程序;;;;;;;;;;

　　DELAY: MOV R5,#20

　　LOOP: LCALL DELAY10MS

　　DJNZ R5,LOOP

　　RET

　　;;;;;;;;;;共陰碼表;;;;;;;;;;

　　TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H

　　DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H

　　;;;;;;;;;;結束標志;;;;;;;;;;

　　END

7、C語言源程序

　　#include

　　unsigned char code table[]={0x3f,0x66,0x7f,0x39,

　　0x06,0x6d,0x6f,0x5e,

　　0x5b,0x7d,0x77,0x79,

　　0x4f,0x07,0x7c,0x71};

　　void main(void)

　　{ unsigned char i,j,k,key;

　　while(1)

　　{ P3=0xff; //給P3口置1//

　　P3_4=0; //給P3.4這條線送入0//

　　i=P3;

　　i=i&0x0f; //屏蔽低四位//

　　if(i!=0x0f) //看是否有按鍵按下//

　　{ for(j=50;j>0;j--) //延時//

　　for(k=200;k>0;k--);

　　if(i!=0x0f) //再次判斷按鍵是否按下//

　　{ switch(i) //看是和P3.4相連的四個按鍵中的哪個//

　　{ case 0x0e:

　　key=0;

　　break;

　　case 0x0d:

　　key=1;

　　break;

　　case 0x0b:

　　key=2;

　　break;

　　case 0x07:

　　key=3;

　　break;

　　}

　　P0=table[key]; //送數到P0口顯示//

　　}

　　}

　　P3=0xff;

　　P3_5=0; //讀P3.5這條線//

　　i=P3;

　　i=i&0x0f; //屏蔽P3口的低四位//

　　if(i!=0x0f) //讀P3.5這條線上看是否有按鍵按下//

　　{ for(j=50;j>0;j--) //延時//

　　for(k=200;k>0;k--);

　　i=P3; //再看是否有按鍵真的按下//

　　i=i&0x0f;

　　if(i!=0x0f)

　　{ switch(i) //如果有,顯示相應的按鍵//

　　{ case 0x0e:

　　key=4;

　　break;

　　case 0x0d:

　　key=5;

　　break;

　　case 0x0b:

　　key=6;

　　break;

　　case 0x07:

　　key=7;

　　break;

　　}

　　P0=table[key]; //送入P0口顯示//

　　}

　　}

　　P3=0xff;

　　P3_6=0; //讀P3.6這條線上是否有按鍵按下//

　　i=P3;

　　i=i&0x0f;

　　if(i!=0x0f)

　　{ for(j=50;j>0;j--)

　　for(k=200;k>0;k--);

　　i=P3;

　　i=i&0x0f;

　　if(i!=0x0f)

　　{ switch(i)

　　{ case 0x0e:

　　key=8;

　　break;

　　case 0x0d:

　　key=9;

　　break;

　　case 0x0b:

　　key=10;

　　break;

　　case 0x07:

　　key=11;

　　break;

　　}

　　P0=table[key];

　　}

　　}

　　P3=0xff;

　　P3_7=0; //讀P3.7這條線上是否有按鍵按下//

　　i=P3;

　　i=i&0x0f;

　　if(i!=0x0f)

　　{ for(j=50;j>0;j--)

　　for(k=200;k>0;k--);

　　i=P3;

　　i=i&0x0f;

　　if(i!=0x0f)

　　{ switch(i)

　　{ case 0x0e:

　　key=12;

　　break;

　　case 0x0d:

　　key=13;

　　break;

　　case 0x0b:

　　key=14;

　　break;

　　case 0x07:

　　key=15;

　　break;

　　}

　　P0=table[key];

　　}

　　}

　　}

　　}

　　8、注意事項

　　在硬件電路中，要把8聯撥動撥碼開關JP2撥下，把8聯撥動撥碼開關JP3撥上去。
