單片機最小系統,或者稱為最小應用系統,是指用最少的元件組成的單片機可以工作的系統.
對51系列單片機來說,最小系統一般應該包括:單片機、晶振電路、復位電路.

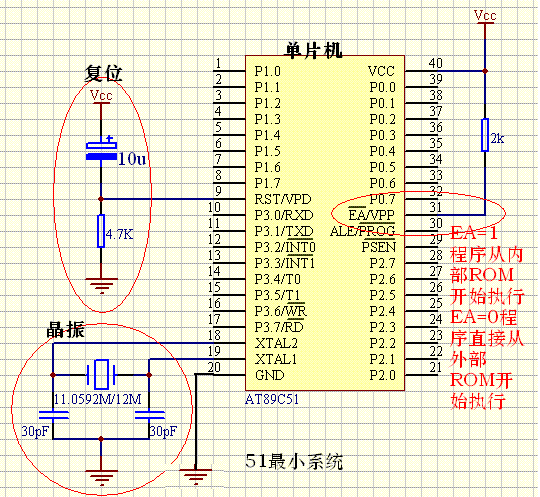

下面給出一個51單片機的最小系統電路圖.



說明

復位電路:由電容串聯電阻構成,由圖并結合"電容電壓不能突變"的性質,可以知道,當系統一上電,RST腳將會出現高電平,并且,這個高電平持續的時間由電路的RC值來決定.典型的51單片機當RST腳的高電平持續兩個機器周期以上就將復位,所以,適當組合RC的取值就可以保證可靠的復位.一般教科書推薦C 取10u,R取8.2K.當然也有其他取法的,原則就是要讓RC組合可以在RST腳上產生不少于2個機周期的高電平.至于如何具體定量計算,可以參考電路分析相關書籍.

晶振電路:典型的晶振取11.0592MHz(因為可以準確地得到9600波特率和19200波特率,用于有串口通訊的場合)/12MHz(產生精確的uS級時歇,方便定時操作)

單片機:一片AT89S51/52或其他51系列兼容單片機

特別注意:對于31腳(EA/Vpp),當接高電平時,單片機在復位后從內部ROM的0000H開始執行;當接低電平時,復位后直接從外部ROM的0000H開始執行.這一點是初學者容易忽略的.

因此可以看出,其實要熟悉51單片機的40個引腳功能也很容易:
總共40個腳,電源用2個(Vcc和GND),晶振用2個,復位1個,EA/Vpp用1個,剩下還有34個.29腳PSEN,30腳ALE為外擴數據/程序存儲器時才有特定用處,一般情況下不用考慮,這樣,就只剩下32個引腳,對于初學者,這32個引腳就是要經常跟它們打交道的了.它們是:
P0端口P0.0~P0.7共8個
P1端口P1.0~P1.7共8個
P2端口P02.0~P2.7共8個
P3端口P3.0~P3.7共8個
