關鍵字：AT89S51,數字溫度計電路圖
1．溫度傳感器AD590基本知識
AD590產生的電流與絕對溫度成正比，它可接收的工作電壓為4V－30V，檢測的溫度范圍為－55℃－＋150℃，它有非常好的線性輸出性能，溫度每增加1℃，其電流增加1uA。
AD590溫度與電流的關系如下表所示

攝氏溫度	AD590電流	經10KΩ電壓
0℃	273.2 uA	2.732V
10℃	283.2 uA	2.832 V
20℃	293.2 uA	2.932 V
30℃	303.2 uA	3.032 V
40℃	313.2 uA	3.132 V
50℃	323.2 uA	3.232 V
60℃	333.2 uA	3.332 V
100℃	373.2 uA	3.732 V


2．實驗任務
利用AD590溫度傳感器完成溫度的測量，把轉換的溫度值的模擬量送入ADC0809的其中一個通道進行A/D轉換，將轉換的結果進行溫度值變換之后送入數碼管顯示。

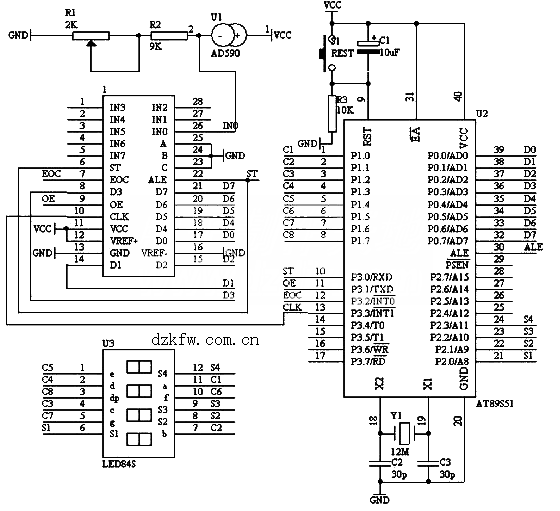

3．電路原理圖

四位數數字溫度計Digital thermometer


4．系統板上硬件連線
（1）．    把“單片機系統”區域中的P1.0－P1.7與“動態數碼顯示”區域中的ABCDEFGH端口用8芯排線連接。
（2）．    把“單片機系統”區域中的P2.0－P2.7與“動態數碼顯示”區域中的S1S2S3S4S5S6S7S8端口用8芯排線連接。
（3）．    把“單片機系統”區域中的P3.0與“模數轉換模塊”區域中的ST端子用導線相連接。
（4）．    把“單片機系統”區域中的P3.1與“模數轉換模塊”區域中的OE端子用導線相連接。
（5）．    把“單片機系統”區域中的P3.2與“模數轉換模塊”區域中的EOC端子用導線相連接。
（6）．    把“單片機系統”區域中的P3.3與“模數轉換模塊”區域中的CLK端子用導線相連接。
（7）．    把“模數轉換模塊”區域中的A2A1A0端子用導線連接到“電源模塊”區域中的GND端子上。
（8）．    把“模數轉換模塊”區域中的IN0端子用導線連接到自制的AD590電路上。
（9）．    把“單片機系統”區域中的P0.0－P0.7用8芯排線連接到“模數轉換模塊”區域中的D0D1D2D3D4D5D6D7端子上。
5．程序設計內容
（1）．      ADC0809的CLK信號由單片機的P3.3管腳提供
（2）．      由于AD590的溫度變化范圍在－55℃－＋150℃之間，經過10KΩ之后采樣到的電壓變化在2.182V－4.232V之間，不超過5V電壓所表示的范圍，因此參考電壓取電源電壓VCC，（實測VCC＝4.70V）。由此可計算出經過A/D轉換之后的攝氏溫度顯示的數據為：
如果（D*2350/128）＜2732，則顯示的溫度值為－（2732－（D*2350/128））
如果（D*2350/128）≥2732，則顯示的溫度值為＋（（D*2350/128）－2732）
6．匯編源程序
（略）
7．C語言源程序
#include
#include
unsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,
                                  0xef,0xdf,0xbf,0x7f};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
                               0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};
unsigned char dispbuf[8]={10,10,10,10,10,10,0,0};
unsigned char dispcount;
unsigned char getdata;
unsigned long temp;
unsigned char i;
bit sflag;
sbit ST=P3^0;
sbit OE=P3^1;
sbit EOC=P3^2;
sbit CLK=P3^3;
sbit LED1=P3^6;
sbit LED2=P3^7;
sbit SPK=P3^5;
void main(void)
{
  ST=0;
  OE=0;
  TMOD=0x12;
  TH0=0x216;
  TL0=0x216;
  TH1=(65536-4000)/256;
  TL1=(65536-4000)%256;
  TR1=1;
  TR0=1;
  ET0=1;
  ET1=1;
  EA=1;
  ST=1;
  ST=0;
  getdata=148;
  while(1)
    {
      ;
    }
}
void t0(void) interrupt 1 using 0
{
  CLK=~CLK;
}
void t1(void) interrupt 3 using 0
{
  TH1=(65536-4000)/256;
  TL1=(65536-4000)%256;
  if(EOC==1)
   {
     OE=1;
     getdata=P0;
     OE=0;
     temp=(getdata*2350);
     temp=temp/128;
     if(temp<2732)
       {
         temp=2732-temp;
         sflag=1;
       }
       else
         {
           temp=temp-2732;
           sflag=0;
         }
     i=3;
     dispbuf[0]=10;
     dispbuf[1]=10;
     dispbuf[2]=10;
     if(sflag==1)
       {
         dispbuf[7]=11;
       }
       else
         {
           dispbuf[7]=10;
         }
     dispbuf[3]=0;
     dispbuf[4]=0;
     dispbuf[5]=0;
     dispbuf[6]=0;
    while(temp/10)
      {
        dispbuf[i]=temp%10;
        temp=temp/10;
        i++;
      }
    dispbuf[i]=temp;
     ST=1;
     ST=0;
   }
  P1=dispcode[dispbuf[dispcount]];
  P2=dispbitcode[dispcount];
  dispcount++;
  if(dispcount==8)
    {
      dispcount=0;
    }
}
