現在與大家分享的是三菱PLC的FX2N-2DA模擬量輸出模塊。詳見下文。

三菱PLC的FX2N-2DA的作用是將內部的數字量轉換為外部控制用的模擬量（模擬電壓或電流）輸出。

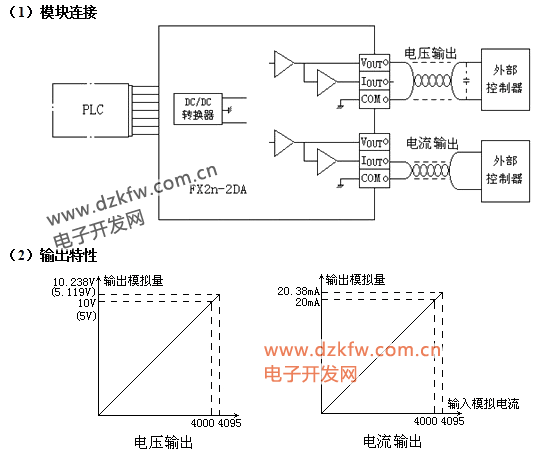

模塊的最大D/A轉換位為12位，可以進行轉換的最大數字量為4095，但為了計算方便，通常情況下都將最大模擬量輸入（DC10V/5V或20mA）所對應的數字量輸出設定為4000。

（3）編程與控制

通過TO指令進行轉換的控制、以及數字量的輸出。

①轉換原始數據在BFM中的存儲地址：

BFM#16/bit7～bit0：轉換數據的當前值（8位）。

注意：在FX2N-2DA模塊中轉換數據當前值只能保持8位數據，但在實際轉換時要進行12位轉換，為此必須進行二次傳送，才能完成。

②D/A轉換的控制信號在BFM中定義：

BFM#17：通道的選擇與啟動信號。

Bit0：通道2選擇與啟動；Bit0的下降沿啟動通道2的轉換。

Bit1：通道1選擇與啟動；Bit1的下降沿啟動通道1的轉換。

Bit2：轉換數據暫存，Bit2的下降沿啟動轉換數據暫存。

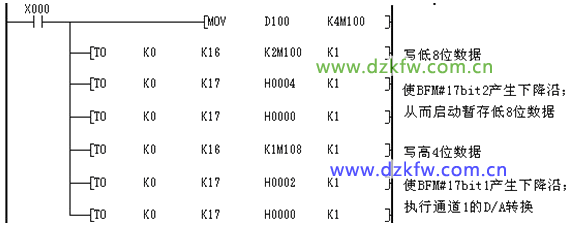

例2：設某系統的控制要求為：當輸入x0 ON時，需要將數據寄存器D100的12位數字存量轉換為模擬量，并且在通道1中進行輸出；

三菱PLC的FX2N-2DA模擬量輸出模塊的文章到此已經講完了，需要了解更多的相關文章，可在網站左上方站內搜索哦。
