現如今隨著拉線移位傳感器的使用越來越普遍，想要了解拉線編碼器工作原理的人也是越來越多。那么拉線編碼器究竟是怎樣進行工作運轉的呢？

拉線編碼器簡介

拉線編碼器就是在編碼器上安裝一個類似彈簧式拉線和，用來進行位移的測量。簡單點說就是將直線進行位移從而轉化成為一個編碼器軸的旋轉運動。拉線編碼器多采用的是多圈絕對值，對于精準度的要求不高。

拉線編碼器工作原理

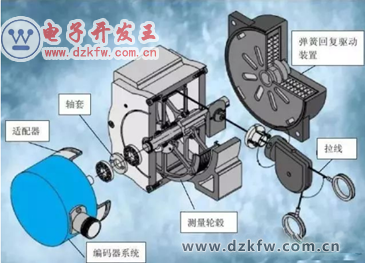

首先我們需要知道的是拉線編碼器的功能就是將機械運動進行轉換，轉化成為一種通過計量、記錄或者是傳送的電信號。而位移傳感器則是由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對值編碼器，混合或?qū)щ娝芰闲�轉電位計，同步器或解析器。

我們在操作拉線編碼器的時候，就是將拉繩位移傳感器安裝在一個固定的位置，確保拉繩在進行直線運動的時候能夠與移動物體的運動軸線對準。那么在運動發生的時候，拉線編碼器的拉繩就可以自由的進行伸展與收縮。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。

那么在介紹完拉線編碼器工作原理之后，小編再給大家講講拉線編碼器的常見應用領域。詳情如下：

1.  液壓機油缸的測量：拉線位移傳感器在對油缸活塞的行程和控制起著非常重要的作用，如拉線編碼器在液壓萬能試驗機中的應用。拉線編碼器可以準確的控制油缸位移及速度，達到測量精準的效果。

2.  水利閘門的控制：在水利閘門的開閉控制系統中，少不了拉線式位移傳感器，現如今隨著技術的不斷進步，逐漸實現水下拉繩位移傳感器。

3.  水庫堤壩的測量：水庫堤壩在正常監控中，需使用拉繩位移傳感器，因預防自然災害是重大之事。拉線編碼器可在水庫堤壩的測量中起到非常重要的作用，為國家及人民財產保駕護航。

以上就是關于拉線編碼器的全部內容，如果小伙伴們在看完以后，認為有所幫助的話。不妨收藏起來吧。
