對于一些室外的產品，RS485通信信號可能會引出，長期暴露在戶外，并且走線還會比較長，所以對于戶外485信號浪涌防護是必不可少的。

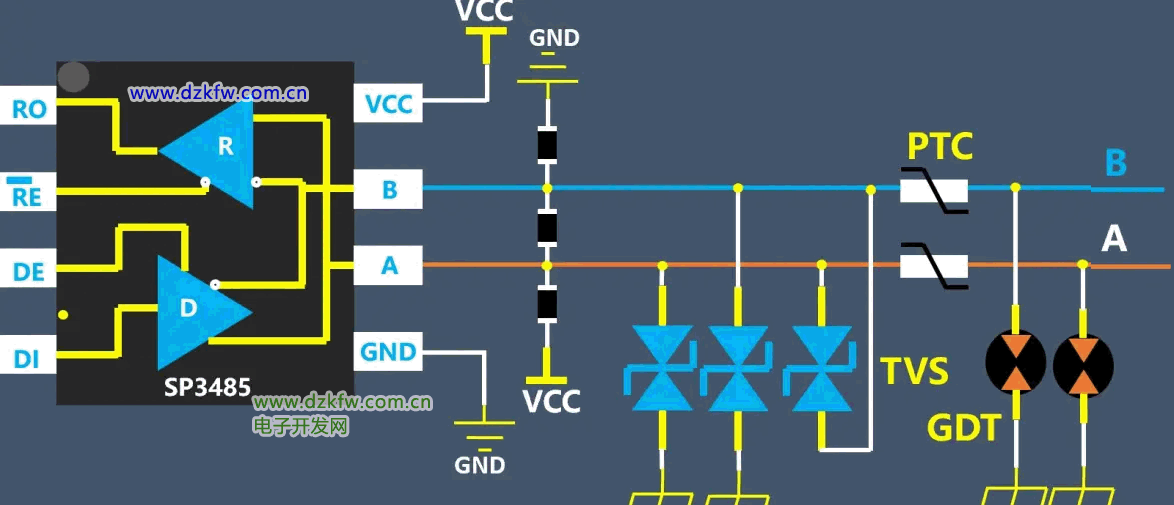

非隔離的485信號典型的防護電路就是這個，防護器件包括氣體放電管，PTC自恢復保險絲，TVS管等。

最近在一個項目測試485信號浪涌時發現，浪涌測試后，485收發器芯片被損壞。

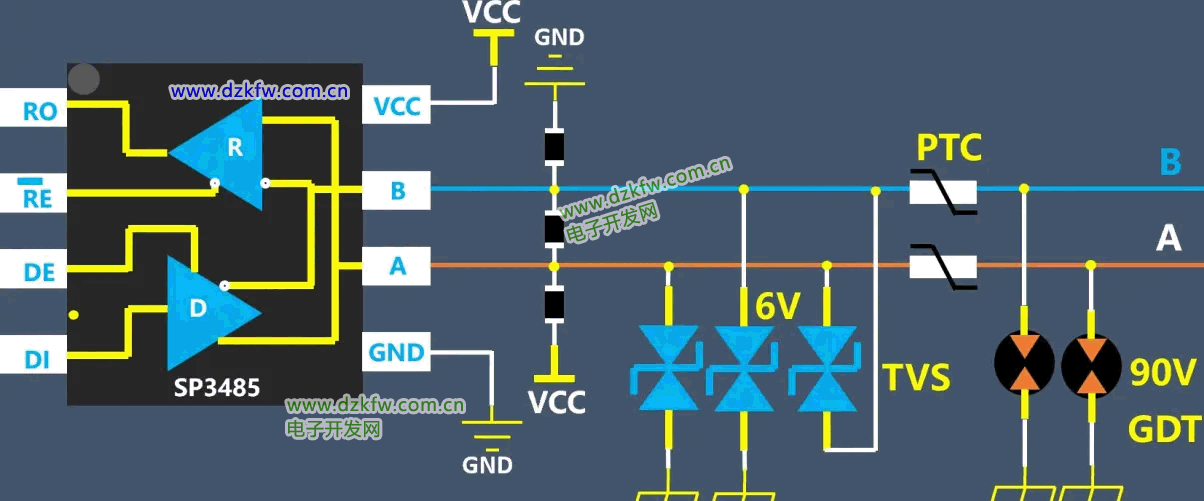

這個產品485信號防護電路中氣體放電管火花電壓為90V，TVS管保護電壓為6V，是一個雙向保護的TVS。

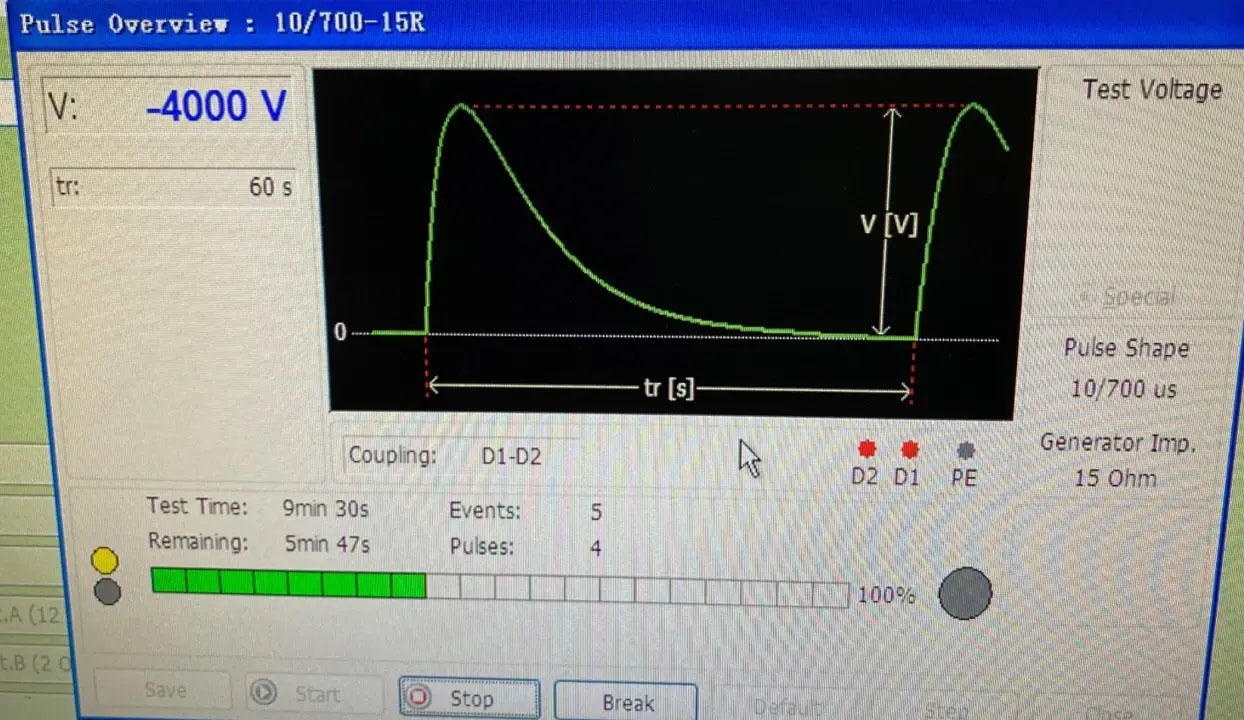

浪涌測試采用10/700的波形，測試電壓為正負4KV。

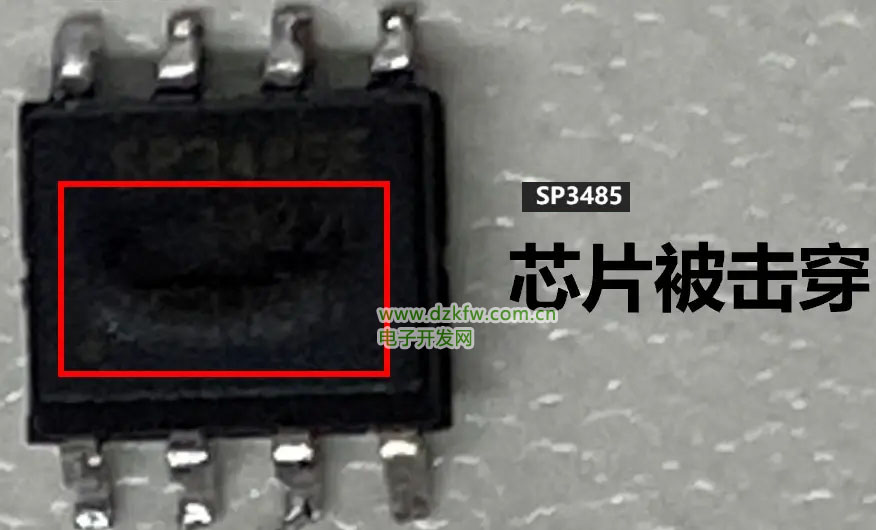

仔細觀察測試?yán)擞亢髶p壞的485收發器芯片發現，外觀損壞程度并不是太大，沒有出現大面積的損壞，初步估計是浪涌經過防護器件后還是會有比較大的殘壓進入到485收發器芯片，從而導致收發器芯片過壓損壞。

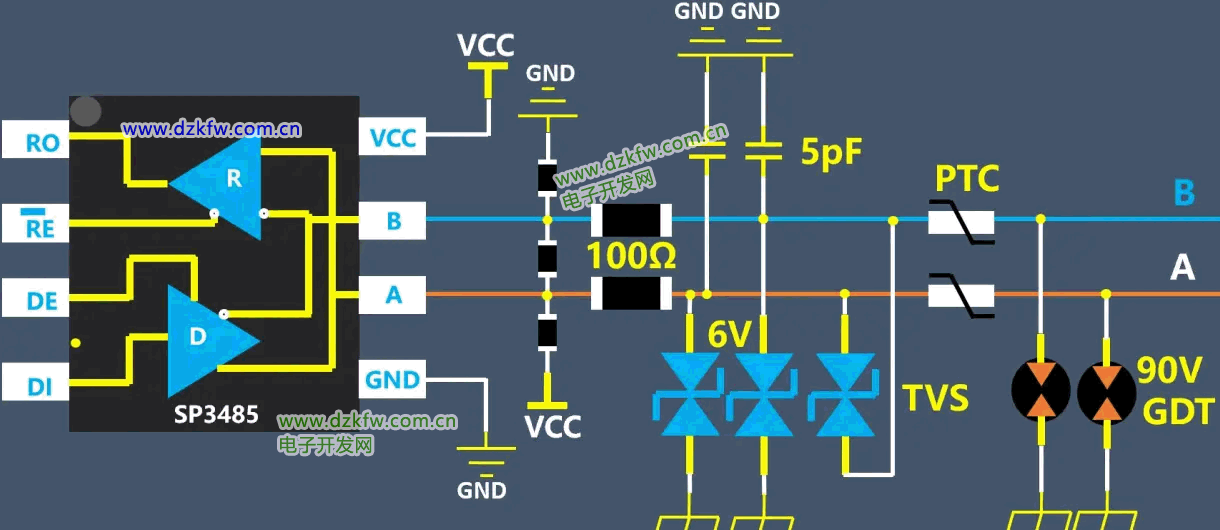

為了吸收防護器件后面的殘壓，我們在485信號的A和B線上串接一個100歐姆 0603的電阻，然后信號線對地加一個5pf的電容。

首先對于整改后的電路我們要進行485的通信測試，看數據發送和接收是否正常，短距離通信中發現通信沒有問題，數據發送和接受都正常。

然后再進行485信號浪涌4KV測試，浪涌測試后，485短距離收發數據正常。485信號浪涌問題初步算整改成功了，但是485信號線上串接電阻后對信號質量的影響還需要下一步的測試驗證。
