問題：RS485總線中如果485傳輸線達到一定的距離，或者485總線中的485設備的增多，會使得485信號不斷的衰減，最后可能導致485總線不穩定甚至不能使用，而且處于復雜的外部環境，從而容易受到外部環境的電磁感應等外部干擾。MODBUS-RTU使用的是RS485通訊線，如果距離遠的話，比如一個主站多個從站，信號會不穩定，這樣要怎樣解決modbu干擾的問題呢

答：485規范是老生常談了，只要遵守規范，多半能解決問題的。

譬如：1、采用屏蔽雙絞線，有條件可選擇大點的線徑，當然能用多股屏蔽雙絞線更好，萬一有狀況方便調試；

2、采用V型（手拉手）的總線結構，堅決避免星型和交叉連接，無法避免的話，就用中繼器或集線器吧。

為什么485總線要采用手拉手結構，而不能采用星形結構？

星形結構會產生反射信號，從而影響到485通信。總線到每個終端設備的分支線長度應盡量短，一般不要超出5米。分支線如果沒有接終端，會有反射信號，對通訊產生較強的干擾，應將其去掉，最好在RS485設備兩頭接有120Ω終端電阻。

拉手連接如圖：

星形連接如圖：

3、避免強電干擾，不要跟強電一起走，無辦法避開的話，能保持0.5米以上的距離效果會好些。
4、機箱和設備供電的交流電真實接地（485通訊線的屏蔽層用作地線），要求接地良好，防止雷擊、浪涌沖擊等意外情況損壞485設備
5、總線上設備到設備間，盡量減少接點，接點處確保焊接良好，包扎緊密，避免松動和氧化，保證用同一連續的線材，避免產生信號反射。
6、特殊情況可加裝終端電阻，如距離超過100m，在總線的開始端和結束端安裝120歐的終端電阻。
7、加裝485中繼器或集線器，目前市場已有很多成熟的產品可選，都具有良好的隔離功能，宇泰、科美智控都是我司常用的，選用三端全隔離效果更好。

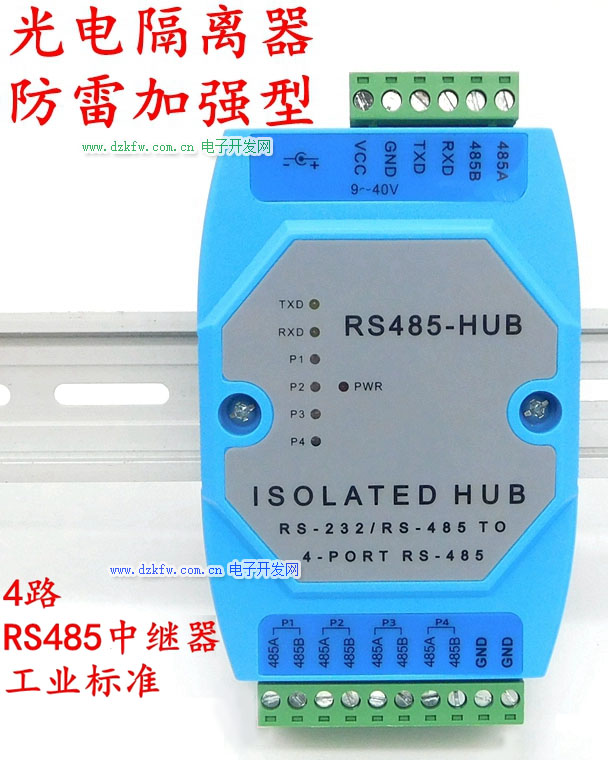

對于這種情況，建議采用增加一個RS485分配器。該產品可以有效地將星形連接轉換為符合RS485工業標準所規定的連接方式，從而避免產生問題，提高通信可靠性，如下圖所示。
