會員注冊電路構成：兩個或非門的輸入和輸出交叉耦合而成，圖所示。

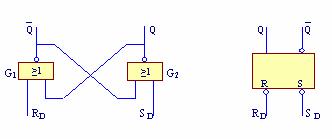

圖 用或非門組成的基本RS觸發器
工作原理
表 或非門組成的基本RS觸發器的特性表
|
RD SD |
Qn |
Qn+1 |
說 明 |
0 0 |
0 1 |
× × |
觸發器狀態保持原狀態不變 |
0 1 |
0 1 |
0 0 |
觸發器置1 |
1 0 |
0 1 |
1 1 |
觸發器置0 |
|
1 1 1 1 |
0 1 |
0 1 |
觸發器狀態不定 |
