1、反相加法運算電路

加法運算電路能實現多個模擬量的求和運算。圖1所示為一個3個輸入信號的反相加法運算電路。

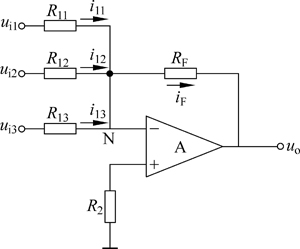

圖1 反相加法運算電路

根據“虛短路”和“虛斷路”的原則，u_p=u_n=0。

節點N的電流方程為

(1)

(2)

對上式整理得

(3)

當R_I1=R_I2=R_I3=R₁時

(4)

當當R_I1=R_I2=R_I3=R_F時

(5)

平衡電阻R₂=R_I1//R_I2//R_I3//R_F

2、同相加法運算電路

加法運算電路也可以采用同相輸入的方式，圖2是一個兩個輸入信號的同相加法運算電路。

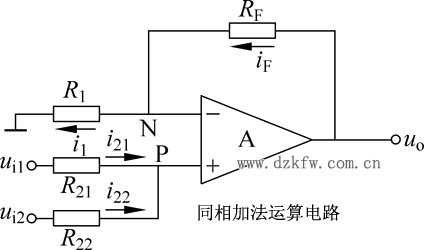

圖2 同相加法運算電路

根據“虛斷路”的原則，i_I=i_F，即，整理得

(6)

根據“虛斷路”的原則，節點P的電流方程為i₂₁+i₂₂=0，即，整理得

(7)

根據“虛短路”的原則，u_p=u_n。并結合式(6)和式(7)得

(8)

從而

(9)

若R₂₁=R₂₂=R₁=R_F，則u_o=u_i1+u_i2。

為了提高電路的共模抑制比和減小零漂，一般要求R₂₁//R₂₂=R₁//_RF。

3、減法運算電路

減法運算電路如圖3所示，同相和反相輸入端都有信號輸入，則稱為差動輸入運算電路。

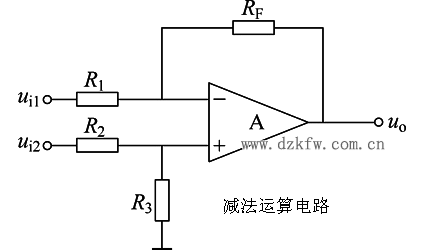

圖3 減法運算電路

分析減法運算電路用疊加原理比較簡單，圖4（a）和圖4（b）分別是輸入信號u_i1和u_i2單獨作用時的電路。

由圖4（a）可知，u_i1單獨作用時電路為反相比例運算電路，輸出電壓為

(10)

由圖4（b）可知，u_i2單獨作用時電路為同相比例運算電路，由于電阻R3的分壓作用，使同相輸入端電位，所以輸出電壓為

(11)

因此，u_i1和u_i2同時作用的輸出電壓為

(12)

當R₁=R₂、R₃=R_F時，。

當R₁=R₂=R₃=R_F時，。
