專業功放電路圖（制作的高保真OCL功放電路）

TDA2030A是前些年常用的一款高保真功放IC，其采用TO220-5封裝，體積小巧，輸出功率大，工作電壓范圍寬，外圍電路簡單，并且內部設有多種保護電路，即使電源極性接錯亦不會損壞，非常適合電子初學者用來DIY功放。

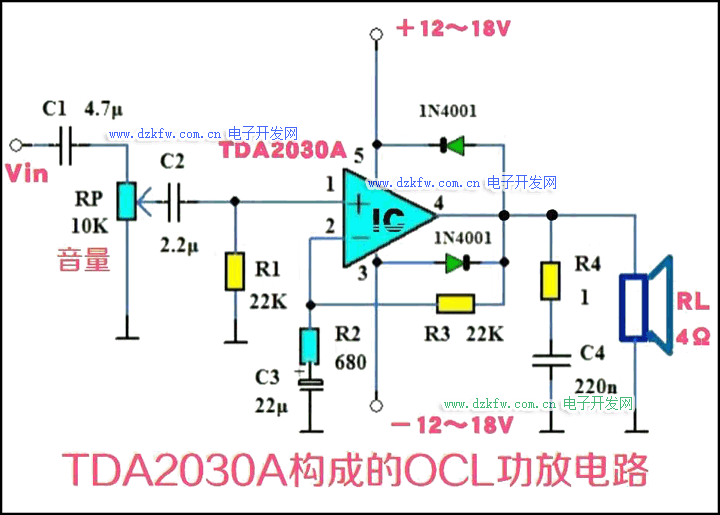

▲ TDA2030A構成的OCL功放電路。

TDA2030A是常用的一款大功率高保真功放IC，其工作電壓范圍為±6～±22V，靜態工作電流為50mA，輸入阻抗可達5MΩ（典型值）。在電源電壓為±16V，RL為4Ω時，輸出功率可達18W（諧波失真度THD＝0.5%）。TDA2030A內部設有過流保護、過熱保護等電路，若出現負載開路，輸出對地短路或電源極性接反，一般不會損壞IC。

上圖中RP為音量電位器。兩個1N4001二極管為保護二極管。整個電路的閉環放大倍數由電阻R2和R3決定。減小R2的阻值或增大R3的阻值皆可提高電路的放大倍數。由于電路的放大倍數若過大，雖然靈敏度提高了，但電路的失真度及工作穩定性卻變差了，故電阻R2和R3一般采用圖示數值。

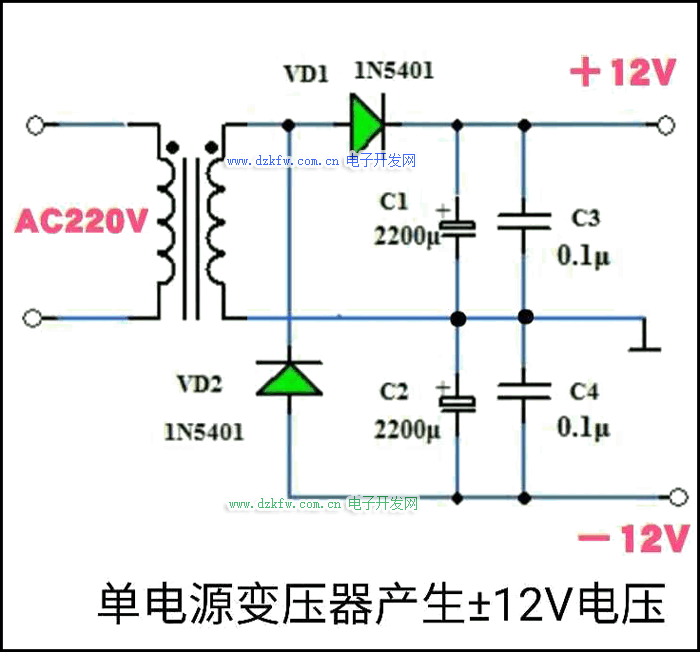

▲ 單電源變壓器產生雙電壓的整流電路。

上圖所示的OCL功放電路在±10～±18V電壓范圍內皆可正常工作。若大家有雙電源的變壓器，可以采用一般的整流濾波電路來獲得正負對稱的雙電源。若大家手里只有單電源變壓器，可以按上圖所示的整流濾波電路連接，這樣用單電源變壓器即可輸出正負對稱的雙電壓。由于電路的工作電流較大，故上圖中的兩個整流二極管VD1和VD2可選用整流電流為3A的1N5401整流二極管（常用的1N4001的整流電流僅有1A）。圖中的濾波電容C1～C4選用耐壓值為35V的電容即可。

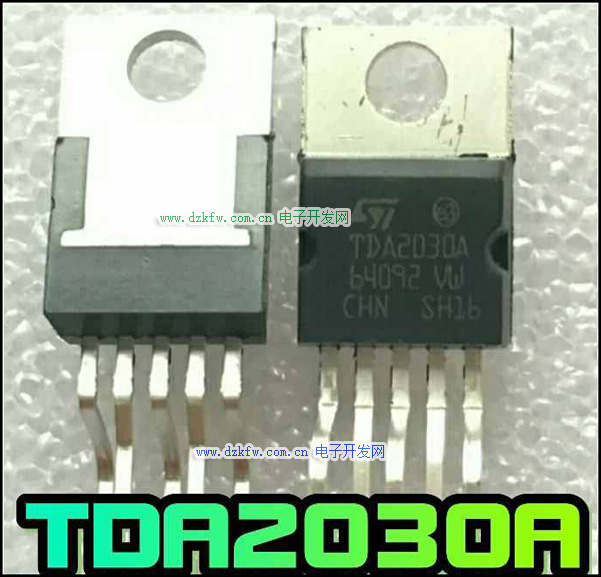

▲ TO220-5封裝的TDA2030A。

上圖為TO220-5鋸齒形封裝的TDA2030A，面對型號，其左端第一個引腳為①腳，使用時不要接錯。

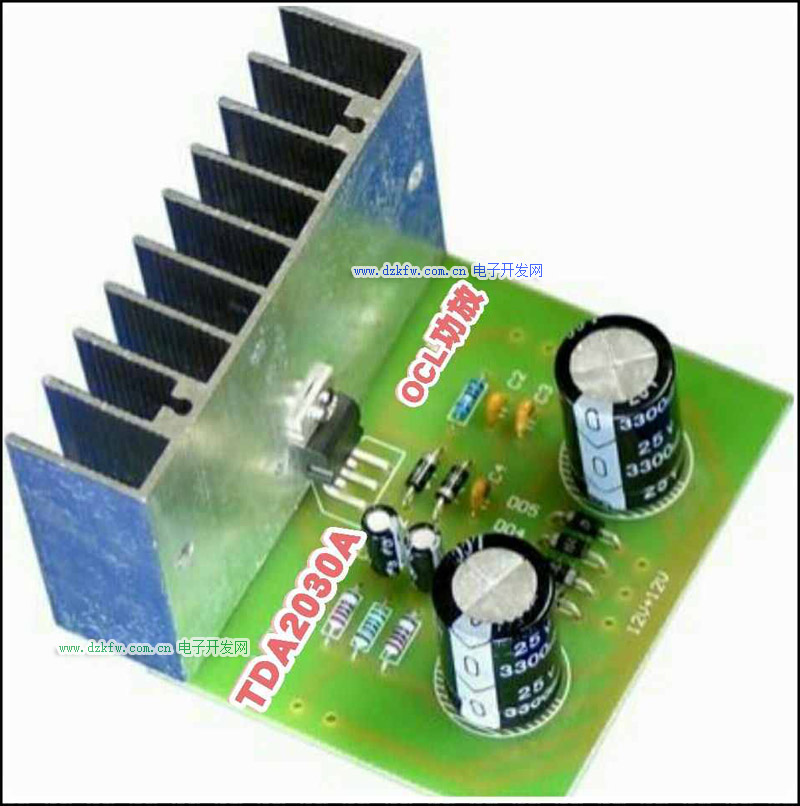

▲ 成品的TDA2030A功放板。

制作時，輸入耦合電容C1和C2最好選用無極性的獨石電容。所有電阻皆采用噪聲小的金屬膜電阻。另外，在選購TDA2030A時要注意，型號中不帶后綴字母A的TDA2030的最高工作電壓為±18V（TDA2030A為±22V），并且其輸出功率也沒有TDA2030A的大。

順便說一下，TDA2030A亦可以采用單電源供電，此時只要將其同相輸入端①腳偏置在二分之一電源電壓處，并在輸出端④腳接一個輸出耦合電容即可。單個的TDA2030A的輸出功率沒有LM1875的大，若想獲得更大的輸出功率，可以使用兩個TDA2030A接成BTL功放，此時在電源電壓為±16V，RL為8Ω時，輸出功率可達34W。
