1、無線電信號傳輸中，電波傳播損耗預測目的
　　掌握基站周圍所有地點處接收信號的平均強度及變化特點，以便為網絡覆蓋的研究以及整個網絡設計提供基礎。
　　2、方法
　　根據測試數據分析歸納出基于不同環境的經驗模型，在此基礎上對模型進行校正，使其更加接近實際，更準確
　　3、確定傳播環境的主要因素
　　（1）自然地形（高山、丘陵、平原、水域等）
　　（2）人工建筑的數量、高度、分布和材料特性
　　（3）該地區的植被特征
　　（4）天氣狀況
　　（5）自然和人為的電磁噪聲狀況
　　（6）系統的工作頻率和移動臺運動等因素
　　4、常用的幾種室外電波傳播損耗預測模型
　　（1）Hata模型
　　廣泛使用的一種適用于宏蜂窩的中值路徑損耗預測的傳播模型。 根據應用頻率的不同，分為Okumura-Hata 模型和COST 231 Hata模型。
　　（2）CCIR模型；
　　（3）LEE模型；
　　（4）COST 231 Walfisch-Ikegami 模型。
　　一、Okumura-Hata模型
　　1、適用范圍：
　　頻率范圍f:150-1500MHz
　　基站天線高度Hb:30-200m
　　移動臺高度Hm:1-10m
　　距離d:1-20km
　　2、路徑損耗計算的經驗公式 　　式中— 工作頻率（MHz）；
　　— 基站天線有效高度（ m ），定義為基站天線實際海拔高度與基站沿傳播方向實際距離內的平均地面海波高度之差；
　　— 移動臺天線有效高度，定義為移動臺天線高出地表的高度；
　　d — 基站天線和移動臺天線之間的水平距離 （km）；
　　— 有效天線修正因子，是覆蓋區大小的函數； 　　— 小區類型校正因子 　　— 地形校正因子，反映一些重要的地形環境因素對路徑損耗的影響
　　二、COST 231-Hata模型
　　1、適用范圍：
　　頻率范圍 f:1500-2000MHz
　　基站天線高度 Hb:30-200m
　　移動臺高度 Hm:1-10m
　　距離 d:1-20km
　　2、路徑損耗計算的經驗公式 　　式中—大城市中心校正因子 　　　　（1）COST-231Hata模型適用于1500－2000MHz，在1km以內預測不準。 Okumura-Hata適用于1500MHz以下的大于1公里范圍的宏小區。
　　（2）頻率衰減系數不同
　　COST-231Hata模型頻率衰減因子為33.9
　　Okumura-Hata模型的頻率衰減因子為26.16
　　（3）COST-231Hata模型還增加了一個大城市中心衰減，大城市中心地區路徑損耗增加3dB。
　　三、CCIR模型

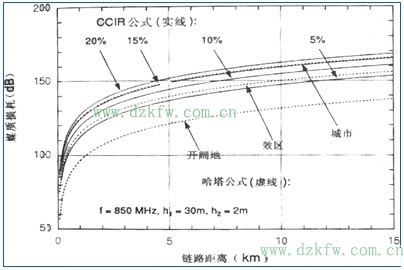

　　CCIR模型給出了反映自由空間路徑損耗和地形引入的路徑損耗聯合效果的經驗公式 　　該公式是Okumura-Hata模型在城市傳播環境下的應用，校正因子為： 　　圖給出了Hata和CCIR路徑損耗公式的對比，由圖可見，路徑損耗隨建筑物密度而增大。 Hata和CCIR路徑損耗公式的對比圖

 　　四、LEE模型
　　1、優點
　　（1）模型中的主要參數易于根據測量值調整，適合本地無線傳播環境，準確性高。
　　（2）路徑損耗預測算法簡單，計算速度快。
　　2、應用
　　無線通信系統
　　3、分類
　　（1）LEE宏蜂窩模型
　　（2）LEE微蜂窩模型
　　4、LEE宏蜂窩模型
　　基本思路
　　先把城市當成平坦的，只考慮人為建筑物的影響，在此基礎上再把地形地貌的影響加進來；地形地貌影響的三種情況
　　（1）無阻擋
　　（2）有阻擋
　　（3）水面反射
　　無阻擋的情況
　　考慮地形影響，采用有效天線高度計算： 　　式中為天線有效高度，為天線實際高度。
　　若，是一個增益
　　若，是一個損耗。 　　式中： 　　 　　有阻擋的情況 　　式中由于山坡等地形阻擋物引起的衍射損耗
　　計算單個刃形邊的衍射損耗如下：

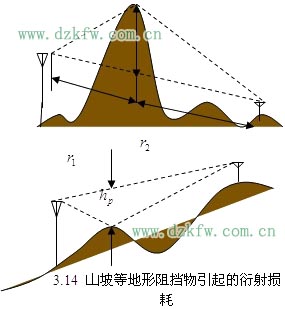

　　、和如3.14圖所示，并定義一個無量綱的參數
　　考慮兩種情況：
　　a.電波被阻擋，為正，為負，
　　接收功率衰減系數
　　b.為負，為正，
　　計算單個刃形邊的衍射損耗Lr 　　 　　水面反射 　　 　　其中 α—由于移動無線通信環境引起的衰減因子（）；，—基站發射功率，、 —分別為基站和移動臺的天線增益 。
　　5、LEE微蜂窩模型

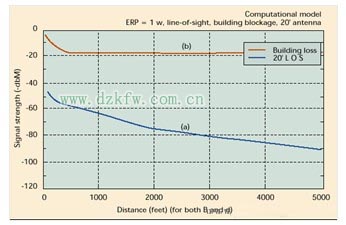

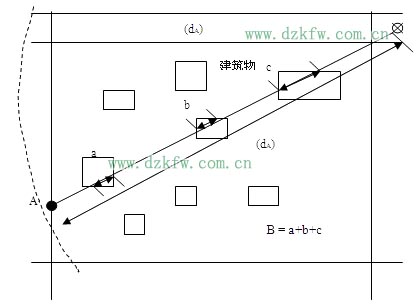

　　小區路徑損耗預測公式為 　　是基站天線有效高度，距離基站處的直射波路徑損耗，是一個雙斜率模型的理論值為 　　其中為菲涅爾區的距離，是由于建筑物引起的損耗，其值可以這樣得到：首先按圖2.15所示計算從基站到A點的穿過街區的總的阻擋長度B＝a+b+c，再根據B查找曲線圖2.16，可得值。 圖2.15 計算街區建筑物引入的損耗 圖2.16 微小區參數

 　　五、COST 231 Walfisch-Ikegami 模型
　　1、應用
　　（1）用于建筑物高度近似一致的郊區和城區環境
　　（2）常用于移動通信系統（GSM/PCS/DECT/dcs）設計
　　（3）可計算基站發射天線高于、等于或低于周圍建筑物等不同情況的路徑損耗。
　　2、兩種情況
　　（1）視距傳播情況，路徑損耗 　　 　　（2）非視距傳播情況，路徑損耗 　　 　　式中 L₀ —由空間損耗
　　L₁ —由沿屋頂下沿最近的衍射引起的衰落損耗 　　 　　L₂ —沿屋頂?shù)亩嘀匮苌洌ǔ�了最近的衍射�?/TD> 　　 　　各參數意義
　　式中 w —接收機所在的街道寬度,
　　h_R—建筑物的平均高度
　　h_m—接收天線的高度
　　φ—街區軸線于連結發射機和接收機天線的夾角
　　h_B—發射天線高度， b—相鄰行建筑物中心距離
　　基站和移動臺之間水平距離d（km）
　　六、傳播模型的使用及評價
　　1、 Hata模型
　　（1）參數易獲得，模型易使用
　　（2）但未考慮建筑物的高度和密度、街道的分布和走向等重要因素的影響，預測值和實際值的誤差較大
　　2、 CCIR模型
　　（1）考慮了建筑物密度的影響，引入參數B（被建筑物覆蓋區域的百分比），且易獲得LEE模型
　　（2）適用于有測試數據時。主要參數易于根據測量值調整，準確性高。
　　（3）算法簡單，計算速度快
　　3、 COST 231-Walfisch-Ikegami 模型
　　（1）用于建筑物高度近似一致的郊區和城區環境
　　（2）發射天線可以高于、等于或低于周圍建筑物
