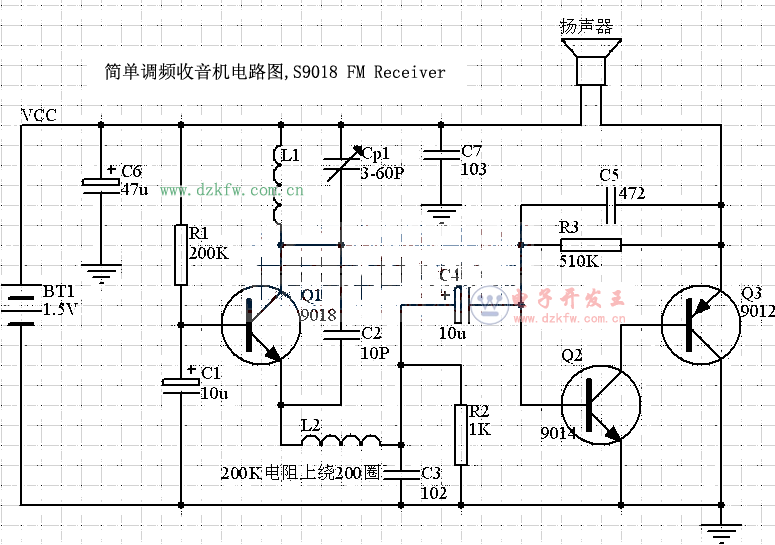

簡單調頻收音機,S9018 FM Receiver

關鍵字：S9018,調頻收音機電路圖

簡單調頻收音機，可以用來接收廣播和電視伴音。

　　L1和Cp1是控制調諧電路的振蕩頻率，后面的Q2、Q3是音頻放大電路。

　　整機采用一節1.5V電池供電，用普通干電池可聽2個多月，

　　可見及其省電。
