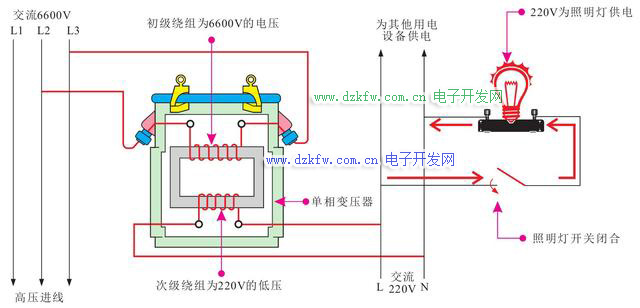

本期我們的主題是變壓器的原理單相變壓器可將高壓供電變成單相低壓供各種設備使用，如可將交流6600V高壓經單相變壓器變為交流220V低壓，為照明燈或其他設備供電。單相變壓器具有結構簡單、體積小、損耗低等優點，適宜在負荷較小的低壓配電線路（60Hz以下）中使用。圖4-5為單相變壓器的功能示意圖。精彩演示



圖4-5　單相變壓器的功能示意圖

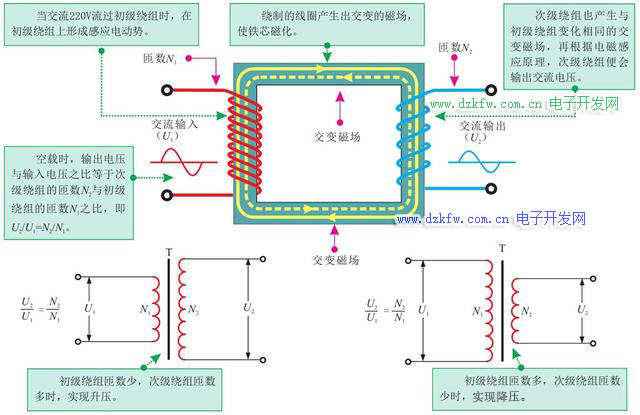

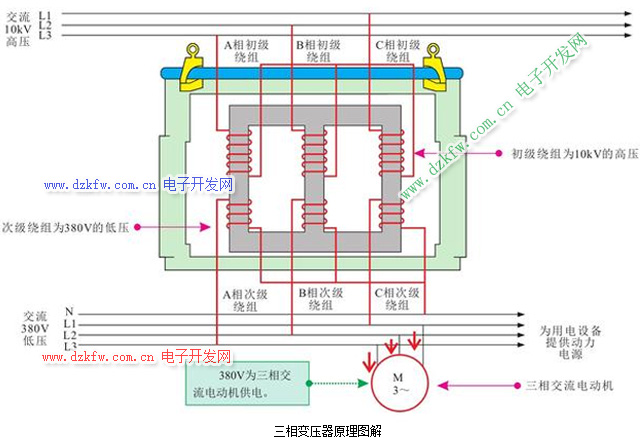

三相變壓器主要用于三相供電系統中的升壓或降壓，常用的就是將幾千伏的高壓變為380V的低壓，為用電設備提供動力電源。圖4-6為三相變壓器的功能示意圖。變壓器利用電感線圈靠近時的互感原理，將電能或信號從一個電路傳向另一個電路。變壓器是變換電壓的器件，提升或降低交流電壓是變壓器的主要功能。圖4-7為變壓器的電壓變換功能示意圖。



圖4-6　三相變壓器的功能示意圖



圖4-7　變壓器的電壓變換功能示意圖

變壓器通過初級線圈、次級線圈可實現阻抗變換，即初級與次級線圈的匝數比不同，輸入與輸出的阻抗也不同。圖4-8為變壓器的阻抗變換功能示意圖。



圖4-8　變壓器的阻抗變換功能示意圖

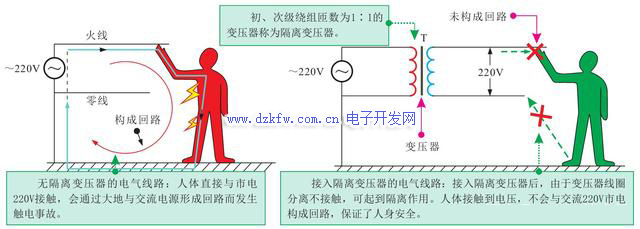

根據變壓器的變壓原理，初級部分的交流電壓是通過電磁感應原理“感應”到次級繞組上的，而沒有進行實際的電氣連接，因而變壓器具有電氣隔離功能。圖4-9為變壓器電氣隔離功能示意圖。



圖4-9　變壓器電氣隔離功能示意圖

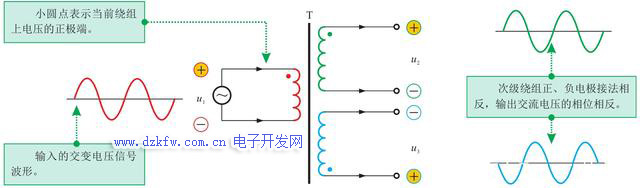

通過改變變壓器初級和次級繞組的接法，可以很方便地將變壓器輸入信號的相位倒相。圖4-10為變壓器的相位變換功能示意圖。



圖4-10　變壓器的相位變換功能示意圖
