什么是零線 (N) 和地線 (PE) ?

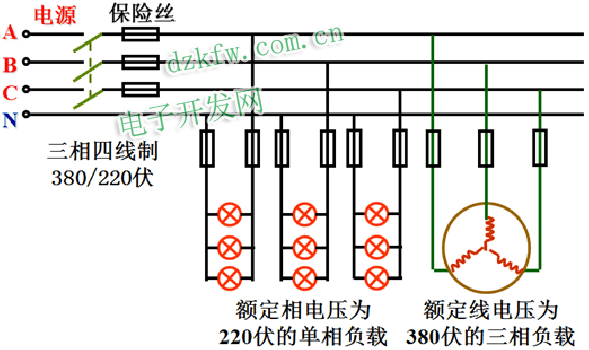

我們要知道三相變壓器都是星型繞制的，為了防止因絕緣損壞導致高壓串入低壓，燒毀低壓側用電器，通常把變壓器二次側中性點接地。


零線(N)是變壓器二次側中性點引出的線路，與相線（L）構成回路，對用電設備進行供電。
地線（PE）從變壓器中性點接地后引出主干線并每間隔20-30米重復接地的保護線，不用于工作回路，只作為保護線。和用大地的絕對"0"電壓，當設備外殼發生漏電，電流會迅速流入大地，即使發生PE線有開路的情況，也會從附近的接地體流入大地。
對 PE 線除了在變壓器處必須和N 線相接以外，其他各分箱處均不得把N 線和 PE 線相聯，PE 線上不許安裝開關和熔斷器，也不得用大地兼作 PE 線。

PE線，英文全稱 protecting earthing,簡體中文名稱稱之為[保護導體],也就是我們通常所說的[地線].他是一個獨立于供電線路的導體，并且他存在對地低電阻的特性。比如我們將電飯鍋的外殼接地，在電力接線標準中，應當優先使用帶 PE 線的系統保護設備和人員的安全。PE 線在通常情況下不帶電流，若帶電流則被保護器件存在漏電。

而 PEN 是保護接零線，即簡體中文中學術語中的 [保護中性導體] PEN 線是將原中性線準確的，良好的接地，同時將需要保護的設備的外殼等連接于 PEN線，所以，PEN 線同時具有上述所說的 PE 線的接地性質，也具有 N 線[中性線，零線]的帶動負載的性質 不過 PEN 通常是為了節省材料以及在特殊地方應用的，按照電力線路部署的有關標準，應當最大可能的使用 PE+N 線系統，即部署完全獨立的 PE 保護線萬不是 PEN這種將 N線和 PE 線捆綁于一起的 PEN 系統一遇到接地問題, 線有時候中于負載不均是會帶電的，就很容易造成人身傷害了。
所以切記，如果可能，應當盡最大能力部署獨立的 PE 保護線，即使不部署 PE 保護也最好不要使用PEN，PEN 線我個人認為，除非特定領域需要，否則僅僅是應付檢查的東西，他甚至比不部署保護線還要危險 按照數據中心部線標準，PEN 方式的保護，最大的忌諱，是永遠不能容忍這樣部署的 比如計算機等精密設備，如果外殼帶電，同時各線路板也連接外殼進行保護，他們設計時候認為外殼應當是絕對的等電位的，而恰恰由于這樣連接線，一旦遇到一些比如閃電等情況，就可能瞬間導致電子設備的損壞，根本沒有挽回的余地 所以，切記 PE 線和 PEN 線是完全不一樣的東西

個人認為:
TN-S: L1L2L3+PE (保護線) +N (中性線)
TN-C: L1L2L3+PEN (二者合一)

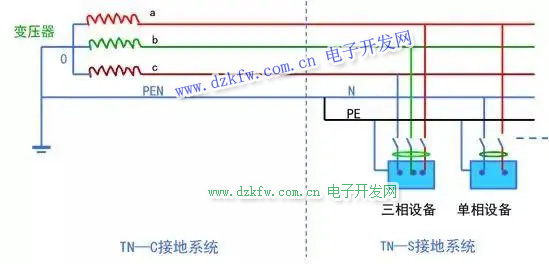

TN-C-S: L1L2L3+前半部PEN，后半部PE+N

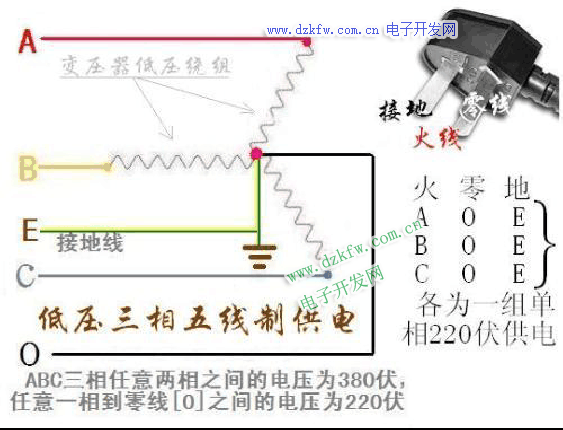

火線L、地線PE、零線N的區別

三項電源相差120度對稱，當各單項間負載均衡時，主零線上平衡無電流。但特定單相（如A）電源下電器端相接的零線有電流，由于火線電壓的正負變化，

此電流方向不一。
