定子繞組的是電動機的電路部分，通入三相交流電，產生旋轉磁場。

主要絕緣項目有以下三種：
（1）對地絕緣

（2）相間絕緣

（3）匝間絕緣

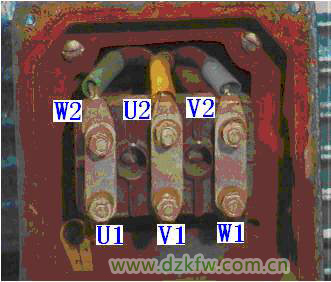

接線盒(△接法) 定子三相繞組的接線方式

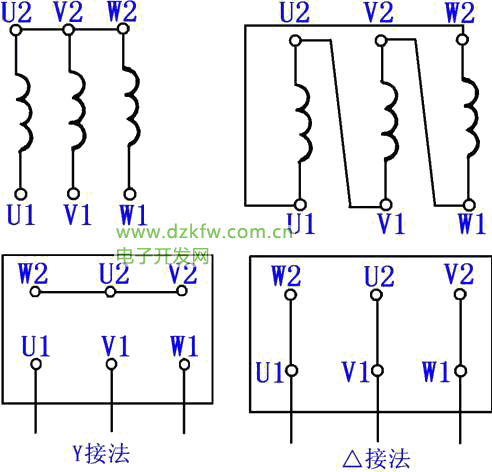

（1）星形接法(Y接)

（2）三角形接法(△接)  三相異步電動機的三角形接法和星形接法:

有6個接線柱的三相異步電機，通常是用于把電機的3個繞組即6個斷頭，通過接線柱上上的端子連接成兩種接法，也就是星形將接法和三角形接法。
看一下實物電機接線柱的接線

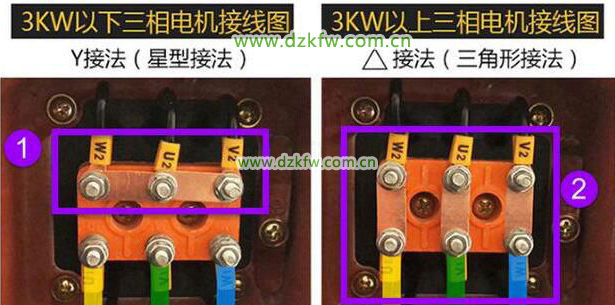

下圖我是在網絡上隨便找的一個電機接線盒接線柱的接線圖，我進行了標注：


這就是電機內接線盒的圖片，可以看到通常就是U1,V1,W1, U2, V2, W2,這樣的６個接線柱，圖的左邊圓圈①處，我用紫色線框框出來的W2，U2，V2這個3個接線柱是被銅片連接起來了，由此就組成了星形連接。
圖片的右側圓圈②處，W2和U1被一個銅片連接，U2和V1被一個銅片連接，V2和W1被一個銅片連接，這樣三個繞組的首尾想連接起來，由此構成了三角型連接。
從這個圖片上還能得到的信息是3KW以下功率的三相異步電機是建議將繞組連接成星形接法，而3KW以上功率的三相異步電機電機是建議接成三角形接法的。
進一步看一下繞組的接法

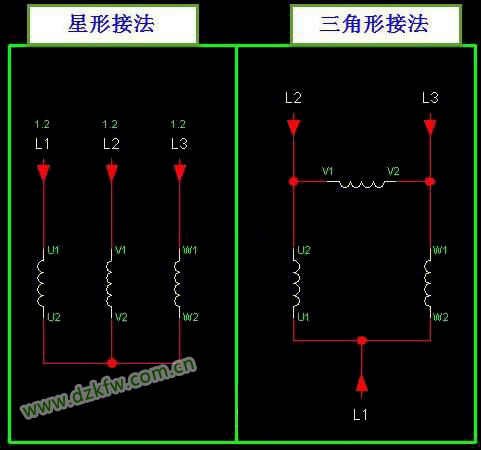

我畫了一個不太形象的繞組接線圖，如下：


電機內部的繞組中，U1和U2是三相繞組中第一個繞組線圈的2個抽頭；V1和V2是三相繞組中第二個繞組線圈的2個抽頭；W1和W2是三相繞組中第三個繞組線圈的2個抽頭。這樣3個繞組線圈就出來6個抽頭的接線柱。
圖中星形接法的時候就是讓3根繞組的一端短接起來，而三角形接法的時候就是讓3根繞組抽頭的首尾兩端依次相接，去組成一個環形，更形象的就是三角型，我畫成矩形了，呵呵，其實只要是首尾相接，組成環形就好。
圖中的L1，L2，L3就是給電機供電的三相電進線。
