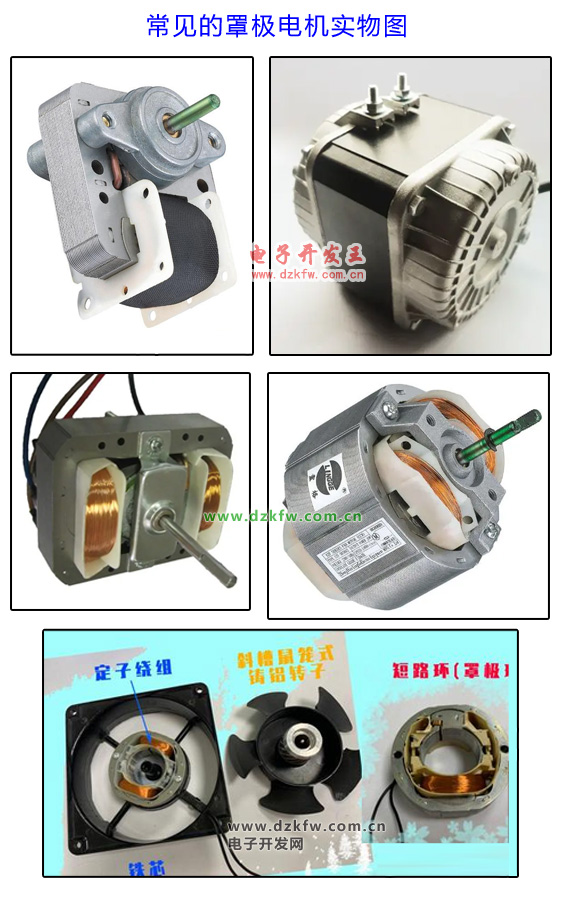

罩極電機又叫罩極式電機（Shaded Pole Motor），是單相交流電動機中的一種，通常采用籠型斜槽鑄鋁轉子。

二、罩極電機結構

轉子組間：主要由鑄鋁轉子、軸和防止轉子前后竄動的止推墊圈以及調整竄動量的墊片組成。

定子組間：主要由短路環與主定子鐵心組成。

線包組件：主要由線圈、骨架、引接線或熱保護器及相關絕緣包扎材料組成。

支架組件：根據軸伸端和非軸伸端安裝位置不同，分前支架組件和后支架組件。

三、罩極電機的基本原理定子線包即主繞組接通電源后產生磁勢，磁勢通過定子鐵心進入氣隙，大部分磁勢通過磁極未罩部分進入氣隙，小部分磁勢通過短路環——副繞組在電抗的作用（或稱法拉第電磁感應原理）引起一個滯后的磁勢，進入氣隙，于是氣隙磁場里兩個相角不同的磁勢矢量疊加，形成合成磁勢。合成磁勢是一定向的旋轉磁勢。（磁勢的旋轉方向總是從磁極的未罩極部分轉向罩極部分，在此要求掌握電機旋向的判定方法。）旋轉磁勢在磁路中產生的主磁通進入轉子，并與轉子鼠籠繞組相匝鏈，從而在短路的轉子繞組中感應出電勢，由此產生轉子電流，轉子電流與氣隙中旋轉磁場相互作用，根據左手定則，使轉子導體受力，導致轉子旋轉。這就是罩極電機中發生的最基本的電磁過程。

四、罩極電機分類

根據定子外形結構的不同，罩極電機分為凸極式罩極電動機和隱極式罩極電動機兩種。

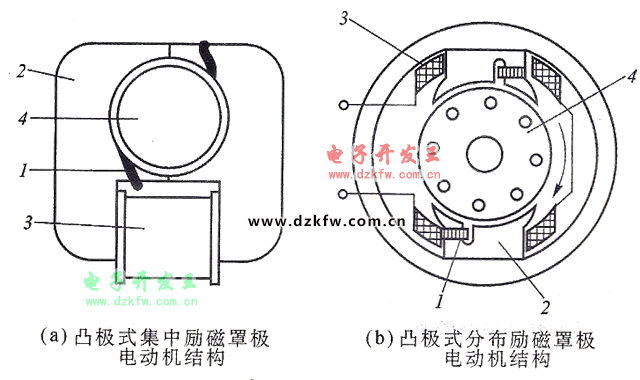

凸極式罩極電動機：定子鐵心外形為方形、矩形或圓形的磁場框架，磁極凸出，每個磁極上均有1個或多個起輔助作用的短路銅環，即罩極繞組。凸極磁極上的集中繞組作為主繞組。

隱極式罩極電動機：定子鐵心與普通單相電動機的鐵心相同，其定子繞組采用分布繞組，主繞組分布于定子槽內，罩極繞組不用短路銅環，而是用較粗的漆包線繞成分布繞組（串聯后自行短路）嵌裝在定子槽中（約為總槽數的1/3），起輔助組的作用。主繞組與罩極繞組在空間相距一定的角度。

五、罩極電機優點

1、結構簡單，制造方便，不用另加繞組和電容器，適合批量化生產，成本低廉。

2、噪音低，沒有無線電不擾

六、罩極電機缺點

1、效率和功率因素較低，滑差大。

2、運行性能和啟動性較差。

七、罩極電機應用范圍

一般用于空載或輕載啟動的小容量場合，如電扇、電動模型等
