會員注冊什么是交流接觸器?
接觸器是開關電器的一員，屬于開關設備中主回路的開關電器，是電動機控制主回路的三元件之一。
交流接觸器是廣泛用作電力的開斷和控制電路。它利用主接點來開閉電路，用輔助接點來執行控制指令。
通俗點說，交流接觸器里面相當于有兩塊電磁鐵，給它的線圈通電，兩塊磁鐵就會吸合在一起，它的作用都是通過這簡單的原理實現的。
那兩塊磁鐵叫鐵心，就是E型鐵片疊起來的，一塊是固定不動的叫靜鐵芯，另一塊線圈通電后會被吸到靜鐵芯那的叫動鐵芯，在動靜鐵芯兩邊各固定多個銅片，當通電后動靜鐵芯吸合，那么原來接觸在一起的兩個銅片就會被分開，原來分開的兩個銅片就會接觸，這兩個可以分開和接觸的一對銅片可以看作一個開關，通電就分開的叫常閉觸點，通電閉合的叫常開觸點。
它有主觸點和輔助觸點，輔助觸點，主觸點主要用在較高電壓的線路，如電機主電路，輔助觸點主要用在控制電路中，電壓一般較低，可以通過低壓控制高壓。
舉個簡單的例子，啟停開關和線圈串聯在一個低壓線路中，主觸點與電機電源線串聯，主觸點一般是常開的，按啟動按鈕，線圈通電后，主觸點閉合，電機通電，按停止按鈕，線圈斷電，主觸點分開，電機斷電。
接觸器相當于一個開關集合，可以同時控制多個開關的開閉，每個開關可以接在不同的回路上，可以實現很多很多的功能，最常見的有電機星三角啟動，正反轉等。

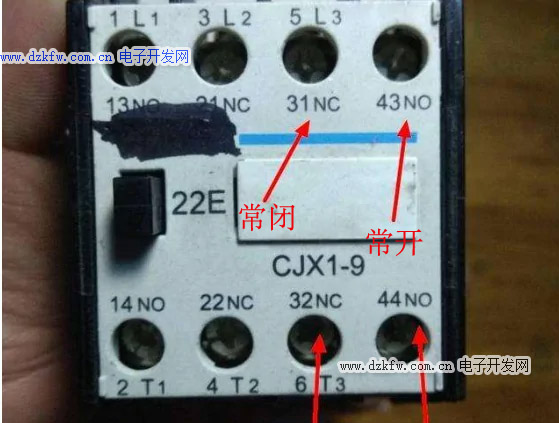

交流接觸器的NO和NC什么意思？
NO和NC指的是接觸器、繼電器等電氣開關元件輔助觸點在常態下(未通電時)的狀態。

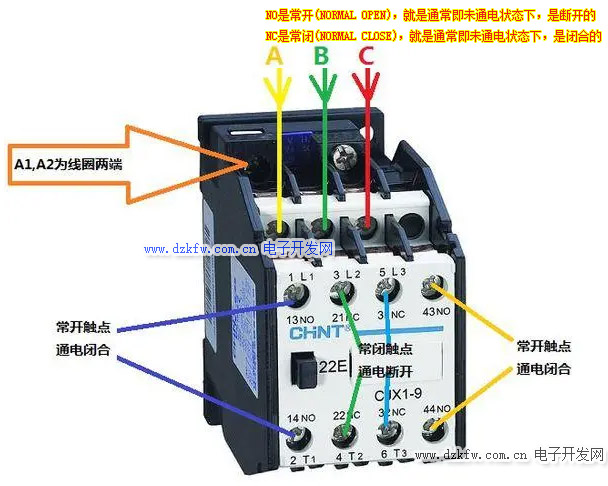

NO是常開(NORMAL OPEN)，就是通常即未通電狀態下，是斷開的，通電后在電磁線圈的作用下(吸合)處于閉合狀態。NC是常閉(NORMAL CLOSE)，就是通常即未通電狀態下，是閉合的，通電后在電磁線圈的作用下(吸合)處于斷開狀態。
常開接點和常閉接點的區別
1、常開接點：在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。
2、常閉接點：當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。
