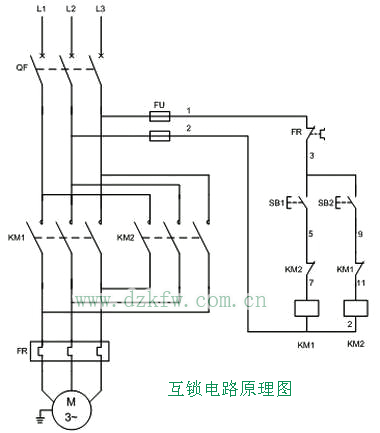

會員注冊互鎖電路原理圖：
交流接觸器互鎖工作原理 詳細解釋：
1.合上空氣開關QF接通三相電源。
2.按下正向啟動按鈕SB1，接觸器KM1線圈通電吸合KM1主觸頭閉合接通電動機電源，電動機正向運行。KM1的常閉輔助接點斷開KM2的電路，實現互鎖。
3.按下反向啟動按鈕SB2，接觸器KM2線圈通電吸合KM2主觸頭閉合接通電動機電源，電動機反向運行。KM2的常閉輔助接點斷開KM1的電路，實現互鎖。
4.在運行的過程中只要松開按鈕控制電路立即無電，接觸器斷電主觸頭釋放，電動機停止運行。
5.電動機的過載保護由熱繼電器FR完成。
