電飯鍋的構成及工作過程

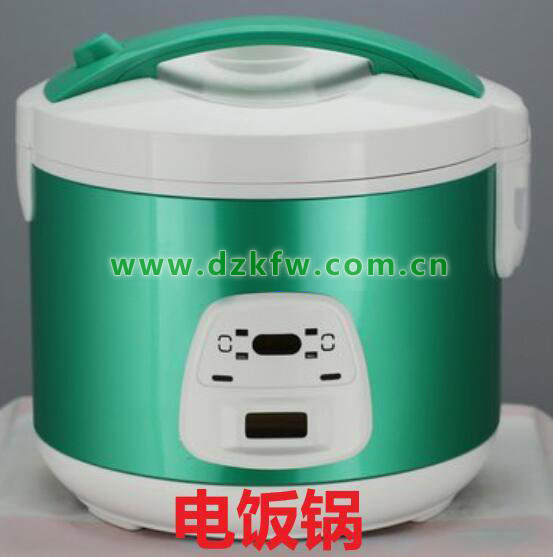

我們知道電飯鍋是一種新型的電熱炊具，我們用它可以煮飯、煮粥、蒸饅頭以及熱飯等。電飯鍋具有省時省力、清潔衛生沒有污染的好處，因此它在廚房里是倍受人們喜愛使用的一種廚房小家電。對于普通的電飯鍋來說它的結構由內鍋、加熱盤、磁鋼限溫器、按鍵開關、外殼、把手、鍋蓋、指示燈、插座、底腳等構成。

關于電飯鍋是如何知道飯熟了并跳閘而保溫的問題，我們可以從電飯鍋的工作過程找到答案。當我們維修電飯鍋，并把它拆卸時會發現在電飯鍋內部的結構里有外鍋殼、內鍋、加熱器、磁鋼溫控器以及雙金屬片溫控器等部分構成。其中磁鋼溫控器和雙金屬片溫控器是電飯鍋的感知元件，電飯鍋就是靠它知道飯煮熟了并跳閘保溫的。

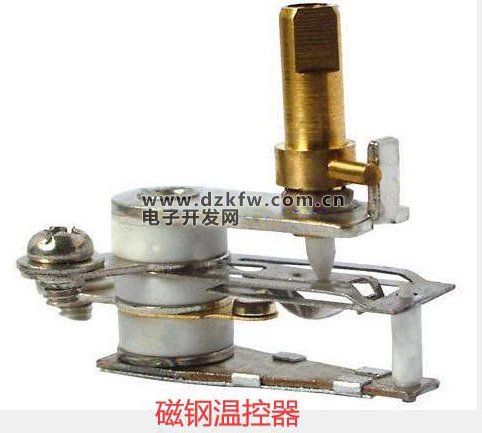

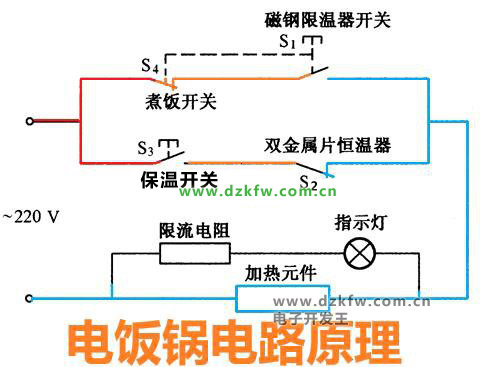

下面我給朋友們說說它是如何工作的，當我們接上電源并按下煮飯按鈕后，電熱器就開始加熱了，當溫度加熱到80℃時，電飯鍋內的雙金屬片溫控器就會分斷，這是因為它是由兩個不同性質的金屬片組成的動觸點和靜觸點，當電飯鍋內的加熱器把鍋內食物的溫度加熱到80℃時，這個雙金屬片就會受熱變形，從而使雙金屬片溫控器的常閉觸點斷開，這時候電飯鍋底下的磁鋼溫控器仍然是通電的，電熱器繼續加熱。當溫度上升到103℃的時候，磁鋼溫控器的磁性就會消失，磁體就會在重力和彈簧的彈力作用下使磁鋼溫控器的開關斷開，這時電飯鍋就停止了加熱，同時加熱指示燈就會熄滅，保溫指示燈就會亮起來。

當電飯鍋內的溫度降到60℃的時候，溫控器的雙金屬片又會接通，電飯鍋就進入了保溫加熱的狀態，一般電飯鍋的保溫范圍在60℃到80℃之間。
智能控制型電飯鍋

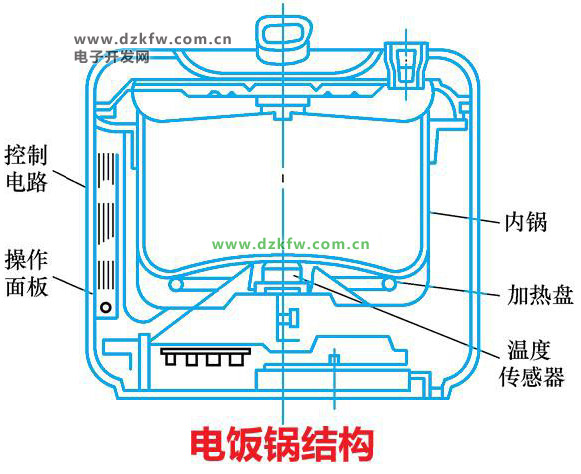

隨著人們生活水平的提高，現在很多電飯鍋都采用了芯片控制方式，它與機械控制型電飯鍋相比在結構上取消了磁性溫控器、雙金屬溫控器等機械控制器件，在電飯鍋內增加了控制電路板、溫度傳感器、操作面板等電子控制電路。對于智能型電飯鍋的電路一般由供電電路、微處理器電路、煮飯與保溫電路以及過熱保護電路等組成。


電飯鍋常見故障及處理辦法
電飯鍋使用到一定的年限就會出現各種各樣的問題，就在昨天我給朋友維修了一個普通型保溫式電飯鍋，電飯鍋出現的問題是當煮飯按下開關后，當米飯煮熟后能夠自動跳閘到保溫狀態，可是時間一長米飯就會燒焦，對于這種故障一般是由于電飯鍋的保溫裝置壞了，為了驗證，我們可以在電飯鍋內放入少量的水加熱，當水溫達到60℃、70℃、80℃、90℃時，分別拔下電源插頭，斷開煮飯開關，測量電源兩端的輸入電阻，如果當溫度達到90℃時，電阻仍然在1000歐姆左右的話，說明在高溫的狀態下，保溫常閉觸頭沒能斷開，此時只需要更換雙金屬片溫控器就可以了。

對于智能型電飯鍋，由于電路采用了大量的電子元器件，在維修的難度上要比普通型保溫式電飯鍋維修起來難度大一些，這就需要對電路板電路的工作原理知道它的工作過程才行，比如我維修這種電飯鍋會遇到不加熱，但指示燈亮；操作顯示正常，但米飯煮不熟或者米飯煮糊了；還有就是常見的電飯鍋某個功能按鍵無效的問題，這就需要結合電路的工作原理，具體問題具體分析了

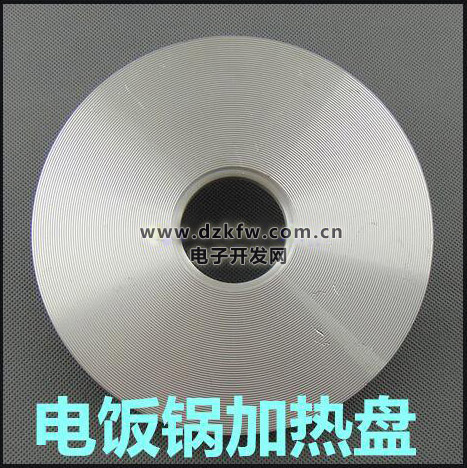

電飯鍋加熱盤(發熱盤)的電阻等于電壓的平方除以功率。電飯鍋加熱盤的阻值大小計算如下：
知道了電飯鍋的功率，用電壓的平方除以功率即可。
即：R=(U*U)/P。
比如功率是1000W，電阻R=(220*220)/1000=48400/1000=48.4歐姆。
如果功率是1500W，電阻R=48400/1500=32歐姆。
以此類推。
發熱盤制造上有誤差，測量上當然也有誤差，只要差不多就說明發熱盤是好的。
