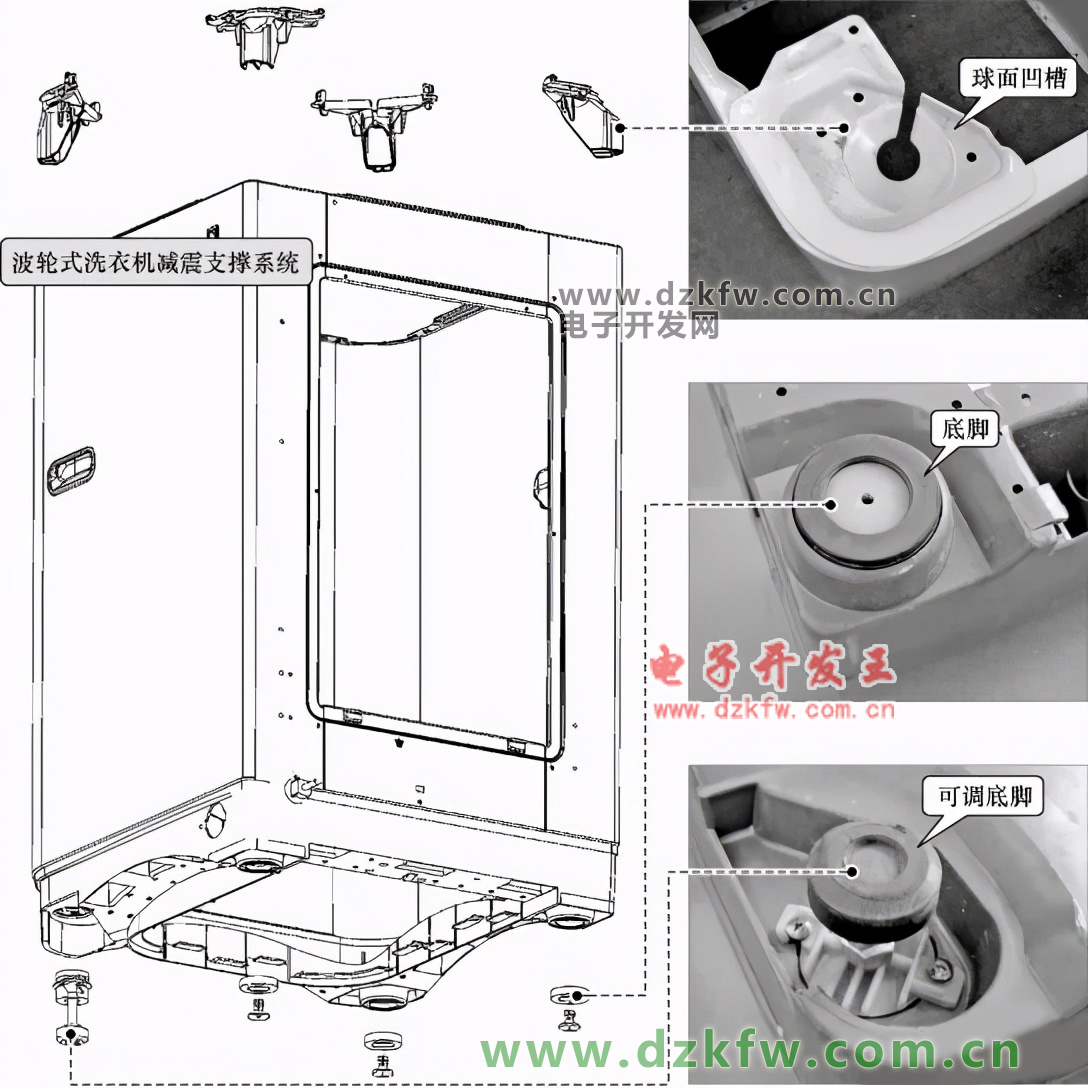

波輪洗衣機的支撐減震系統主要是由支撐減震組件與箱體和洗滌桶構成。典型的波輪洗衣機機械支撐系統的基本結構圖如下：

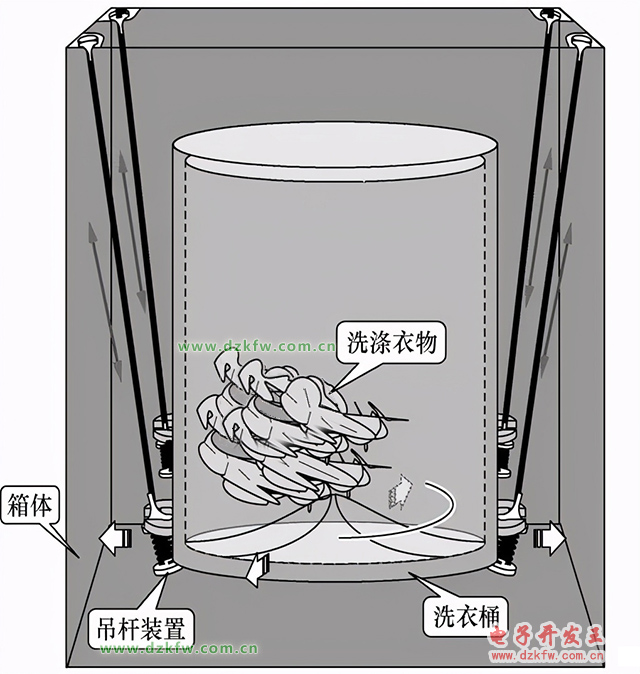

波輪洗衣機在工作過程中，洗衣桶不停地轉動，當波輪旋轉衣物時會產生離心力，洗衣桶前后左右移動，此時，可以通過支撐減震裝置（吊桿組件）保持洗衣桶在工作過程中的平衡，如下圖所示。



1．箱體

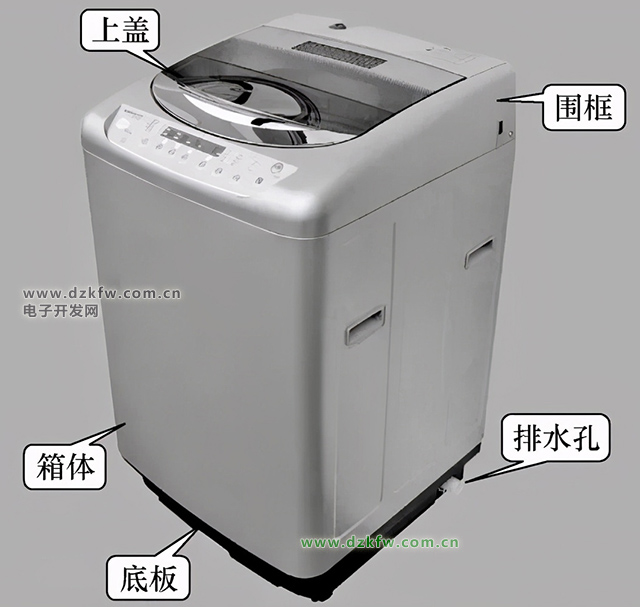

典型的波輪洗衣機的箱體主要由圍框、箱體和底板3個部分構成，如下圖所示：

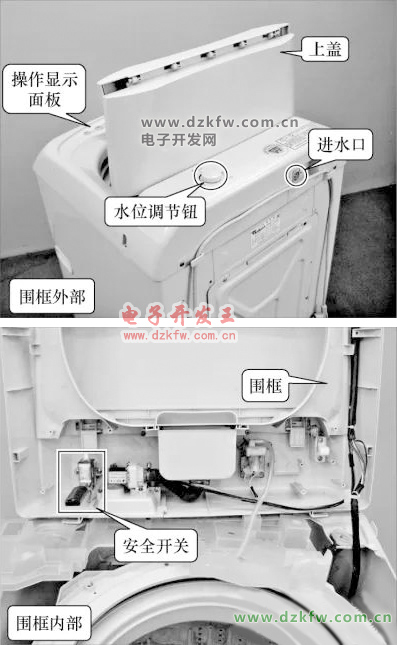

波輪洗衣機的上蓋固定在圍框上，而圍框上又包括操作顯示面板、水位調節鈕、進水口和安全開關，如下圖所示：

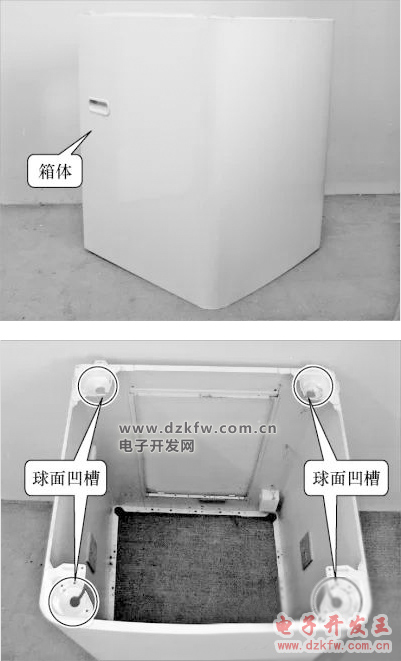

波輪洗衣機的箱體通常是立方體外殼，上側四角有用于懸掛支撐減震裝置（吊桿組件）的球面凹槽，如下圖所示：

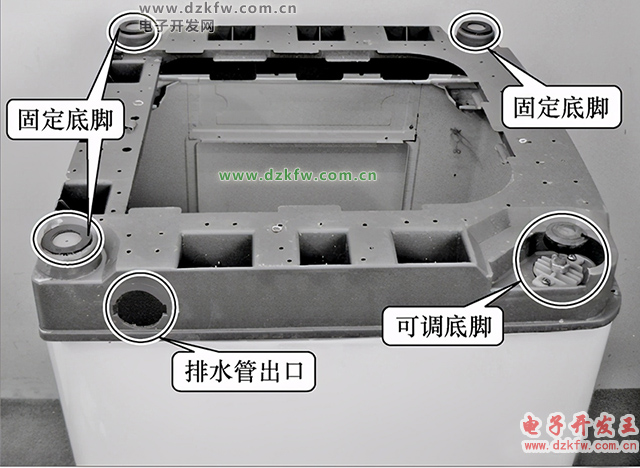

波輪洗衣機箱體的底板采用塑料制成，該設計既減少了金屬材料的成本，又方便了箱體的組裝，并且很好地起到了防銹作用。底板上包括4個底腳和1個排水管出口，其中3個底腳是固定的，1個底腳是可調的。



2．支撐減震裝置

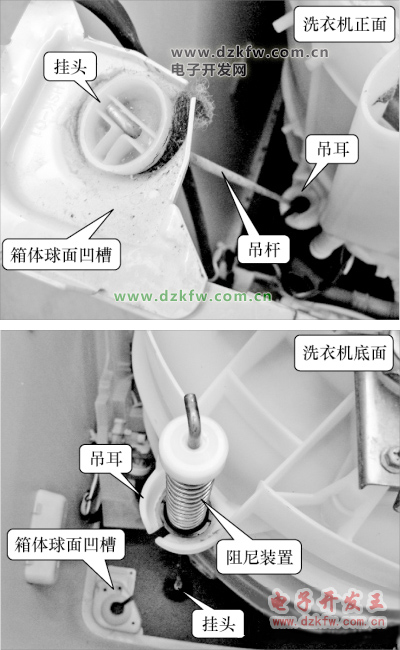

為了減少洗衣桶的震動和偏擺，波輪洗衣機采用了在洗衣桶上設置吊耳，并通過吊桿組件與箱體四角的球面凹槽進行關聯，從而減少震動和噪聲，如下圖所示，應用于波輪洗衣機中四角的吊桿組件就是支撐減震裝置。

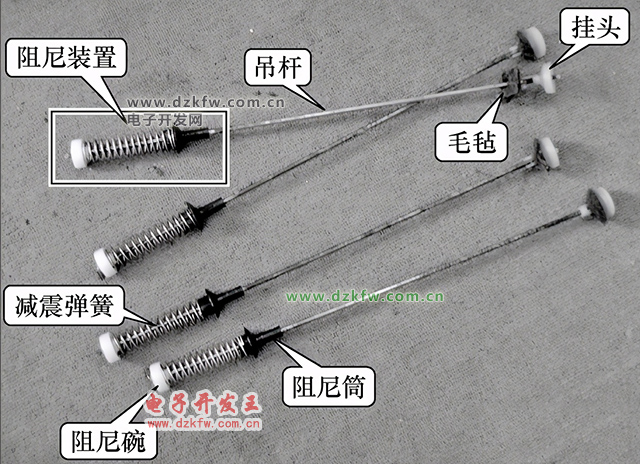

波輪洗衣機中的支撐減震裝置，即吊桿組件是由掛頭、吊桿、減震毛氈和阻尼裝置組成的，波輪洗衣機的吊桿結構圖 如下圖所示：
