兩臺三相交流電動機聯鎖的控制電路是指電路中兩臺或兩臺以上的電動機順序啟動、反順序停機的控制電路。電路中，電動機的啟動順序、停機順序由控制按鈕進行控制。

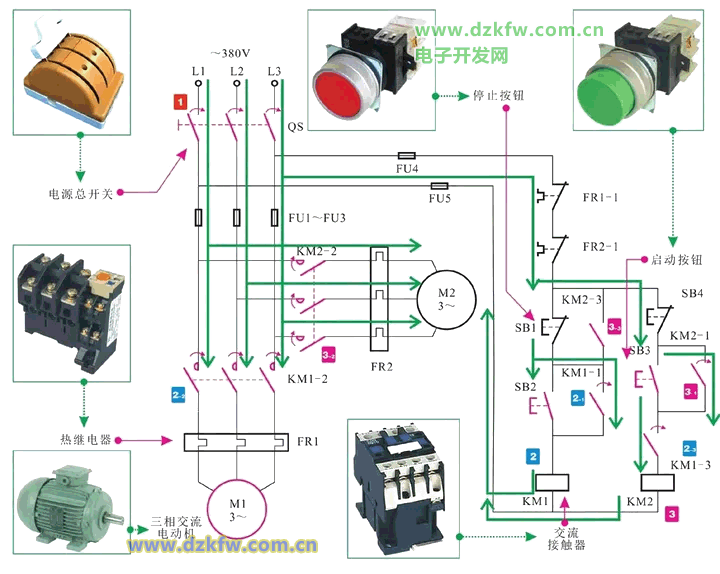

兩臺三相交流電動機聯鎖啟停控制電路的基本結構

1、合上電源總開關QS，并按下啟動按鈕SB2。

2、交流接觸器KM1線圈得電，對應觸點動作。

2-1動合輔助觸點KM1-1接通實現自鎖功能。

2-2動合主觸點KM1-2接通，電動機M1開始運轉。

動合輔助觸點KM1-3接通，為電動機M2啟動做好準備，也用于防止接觸器KM2線圈先得電，使電動機M2先運轉，起順序啟動的作用。

3 、當需要電動機M2啟動時，按下啟動按鈕SB3。交流接觸器KM2線圈得電。

3-1動合輔助觸點KM2-1接通，實現自鎖功能。

3-2動合主觸點KM2-2接通，電動機M2開始運轉。

3-3 動合輔助觸點KM2-3接通，鎖定停機按鈕SB1，防止啟動電動機M2時，按下電動機M1的停止按鈕SB1，而關停電動機M1，起反順序停機的作用。

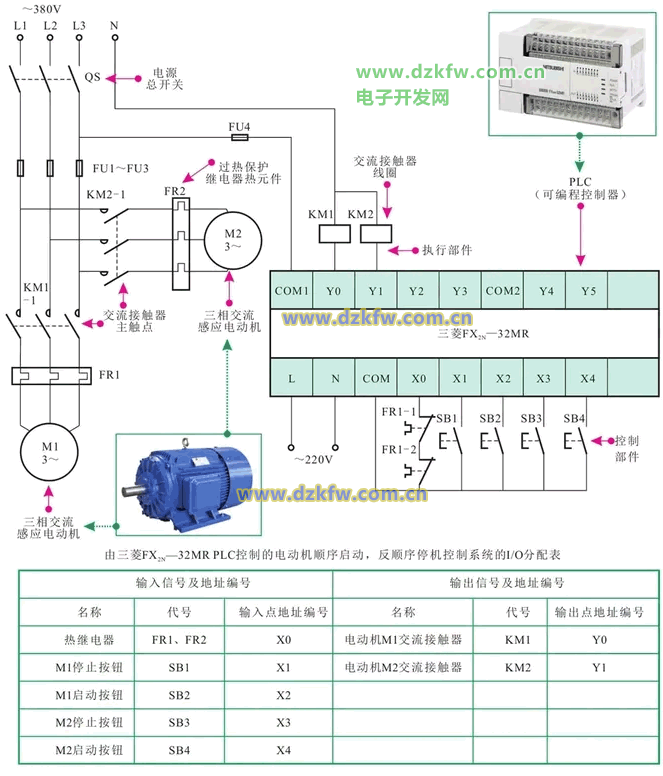

兩臺三相交流電動機聯鎖啟停的PLC控制電路是指通過PLC與外接電氣部件配合實現對兩臺電動機先后啟動、反順序停止進行控制。



采用PLC對兩臺三相交流電動機聯鎖啟停的控制方式

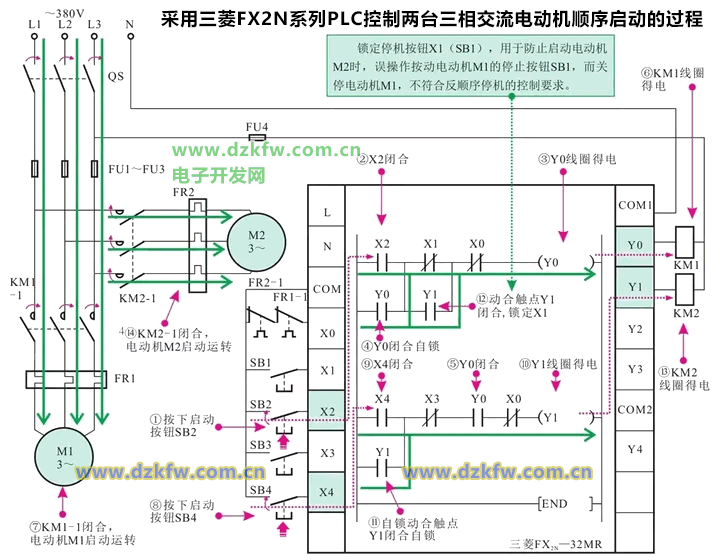

1、　兩臺三相交流電動機順序啟動過程

采用三菱FX2N系列PLC控制兩臺三相交流電動機順序啟動的過程：



閉合電源總開關QS，按下電動機M1的啟動按鈕SB2，PLC程序中輸入繼電器動合觸點X2置“1”，即動合觸點X2閉合，輸出繼電器Y0線圈得電，其自鎖動合動合觸點Y0閉合實現自鎖；同時控制輸出繼電器Y1的動合觸點Y0閉合，為Y1得電做好準備；PLC外接交流接觸器KM1線圈得電，主電路中的主觸點KM1-1閉合，接通電動機M1電源，M1啟動運轉。按下電動機M2的啟動按鈕SB4，PLC程序中的輸入繼電器動合觸點X4置“1”，即動合觸點X4閉合，輸出繼電器Y1線圈得電，其自鎖動合觸點Y1閉合實現自鎖功能；控制輸出繼電器Y0的動合觸點Y1閉合，鎖定動斷觸點X1，即鎖定停機按鈕SB1，用于防止啟動電動機M2時，誤操作按動電動機M1的停止按鈕SB1，而關停電動機M1，不符合反順序停機的控制要求。

PLC外接交流接觸器KM2線圈得電，主電路中的主觸點KM2-1閉合，接通電動機M2電源，M2繼M1之后啟動運轉。

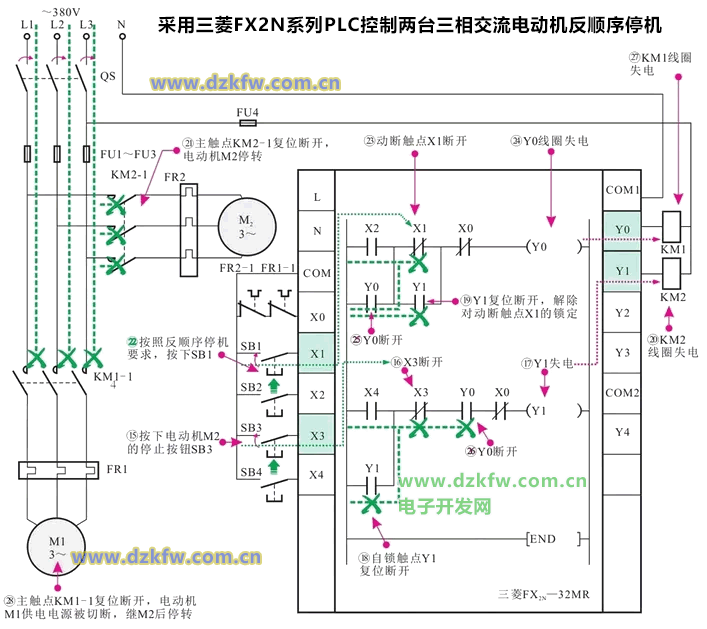

2、　兩臺三相交流電動機反順序停機過程

采用三菱FX2N系列PLC控制兩臺三相交流電動機反順序停機的過程：

按下電動機M2的停止按鈕SB3，將PLC程序中的輸入繼電器動斷觸點X3置“1”，即動斷觸點X3斷開，輸出繼電器Y1線圈失電，其自鎖動合觸點Y1復位斷開，解除自鎖功能；

同時聯鎖動合觸點Y1復位斷開，解除對動斷觸點X1的鎖定，即解除停機按鈕SB1的鎖定，為可操作停機按鈕SB1斷開接觸器KM1做好準備，實現反順序停機的控制要求。

Y1線圈失電后，控制PLC外接的交流接觸器KM2線圈失電，主電路中的主觸點KM2-1復位斷開，電動機M2供電電源被切斷，M2停轉。

按照反順序停機的控制要求，按下停止按鈕SB1，將PLC程序中輸入繼電器動斷觸點X1置“1”，即動斷觸點X1斷開，輸出繼電器Y0線圈失電，其自鎖動合觸點Y0復位斷開，解除自鎖功能；

同時，控制輸出繼電器Y1的動合觸點Y0復位斷開，以防止在Y0未得電的情況下，Y1先得電，不符合順序啟動控制要求。

Y0線圈失電后，控制PLC外接的交流接觸器KM1線圈失電，主電路中的主觸點KM1-1復位斷開，電動機M1供電電源被切斷，M1繼M2后停轉。
