電接點壓力表接法圖解

要知道電接點壓力表怎么接線先了解電接點壓力表電器原理：
以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。
控制過程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，繼電器J1動作并自鎖， 其常開觸頭閉合驅動J3，電動機得電運轉。 當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。 如此往復，達到自動控制的目的。

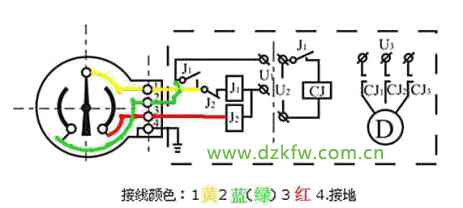

電接點壓力表接線圖



380v電接點壓力表實物接線圖

電接點壓力表的基本工作原理是:當被測量液體或氣體介質通過密封高壓管道部分，進入測量的電接點壓力表時，它在其壓力的作用下，內部的膨脹膠囊自由端產生相應位移，由齒條減速通過連桿帶動指針，從而在壓力表盤上指示出來被測量的液體或氣體的介質壓力值。壓力表的中間設置有“壓力調整旋鈕”，用小平口螺絲旋轉，它可以帶動儀表內部中的上限設置的壓力值。這樣壓力表指針帶動上下自由活動臂與人為設定的（上下限位）觸點“斷開”或者“閉合”，使得控制電路接通或者斷開，以達到自動控制的目的。

電接點壓力表有三根線，一根是公共線（1.黃色），一根是下限位（2.藍色），第三根是上限位（3.紅色）。
在實際應用中電接點壓力表的上下限位之間時候，黃色1與藍色2、黃色1與紅色3都是斷開狀態。當實際壓力在下限時，公共端1與下限藍色2接通，與上限紅色3斷開，簡單來說，電接點壓力表就是控制上下限位壓力用的。
由于電接點壓力表的觸頭功率為10W，最大電壓雖然能夠滿足380Ⅴ電壓的需要，但是它的最大工作電流只有1A，為了安全起見需要增加一~二中間繼電器比較安全。

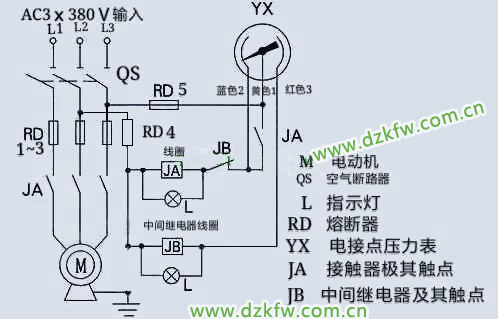

下面給提問者畫了一張電接點壓力表的控制電路圖。

三相交流電源經過K組合開關，→RD熔斷器→JA交流接觸器→M三相交流異步電動機。
另一路電流方向L3→QS空氣斷路器→RD5→電接點壓力表的中間黃色1→電接點下限位藍色2→JB中間繼電器常閉觸點→JA交流接觸器線圈→RD4熔斷器→QS空氣開關中間觸頭→電源輸入端的L2，形成一個完全正常的閉合回路。
一斷壓力上去達到了設定值，它會脫離藍色2自動停止工作，JA交流接觸器線圈失電釋放，異步電動機停止運行。
