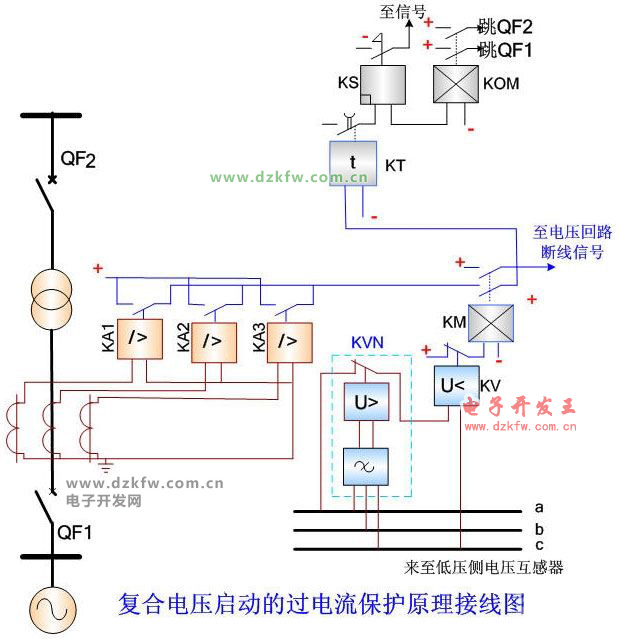

1、復合電壓啟動的過電流保護的原理接線

如下圖：

2、保護組成

電流元件、電壓元件（含負序電壓繼電器KVN和低電壓繼電器KV）、時間元件。

3、裝置動作情況

1）當發生不對稱短路時，故障相電流繼電器動作，同時負序電壓繼電器動作，其動斷觸點斷開，致使低電壓繼電器KV失壓，動斷觸點閉合，起動閉鎖中間繼電器KM。相電流繼電器通過KM常開觸點起動時間繼電器KT，經整定延時起動信號和出口繼電器，將變壓器兩側斷路器斷開。

2）當發生對稱短路時，由于短路初始瞬間也會出現短時的負序電壓，KVN也會動作，使KV失去電壓。當負序電壓消失后，KVN返回，動斷觸點閉合，此時加于KV線圈上的電壓已是對稱短路時的低電壓，只要該電壓小于低電壓繼電器的返回電壓KV不致于返回，而且KV的返回電壓是其起動電壓的Kre（大于1）倍。

因此，電壓元件的靈敏度可提高Kre倍。復合電壓啟動的過流保護在對稱短路和不對稱短路時都有較高的靈敏度。

4、負序電壓繼電器的起動電壓整定

負序電壓繼電器的起動電壓按躲開正常運行情況下負序電壓濾過器輸出的最大不平衡電壓整定。根據運行經驗，取：

5、復合電壓啟動的過電流保護的優點

1)由于負序電壓繼電器的整定值較小，因此對于不對稱短路，其靈敏系數較高。

2)對于對稱短路，電壓元件的靈敏性可提高1.15～1.2倍。

3)由于保護反應負序電壓，因此對于變壓器后的不對稱短路，與變壓器的接線方式無關。
