電磁閥相關知識匯總-趕緊收藏 電磁閥結構和工作原理

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2025/8/3

電磁閥在自動化項目中的應用相當廣泛,電磁閥分為氣動閥和液壓閥,其結構和用法都是一樣的,氣動閥在非標自動化等出力較小的工業環境中應用較多,液壓閥在數控CNC中使用較多,使用起來也都很簡單,也可以說是初學者入門自動化學習的第一件事。

如下為簡單的氣路電路圖:

電磁閥構成的氣路氣缸,簡單氣路電路圖

簡單氣路電路圖

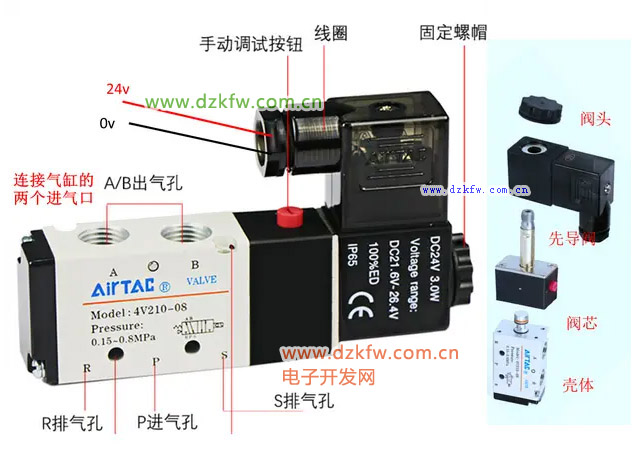

電磁閥的結構

電磁閥由閥頭線圈,先導頭,閥芯和機械本體組成,閥頭主要用來產生電磁力,先導閥在電磁力作用下發生移動,閥芯在先導閥的作用下產生位移實現氣體流向的切換。

如下圖所示:

電磁氣閥結構圖解

電磁閥的結構組成

電磁閥的工作原理

電磁閥主要由電氣部分和機械部分組成,通過給閥頭通電實現氣體流向的改變,從而帶動氣缸的伸出和縮回動作。

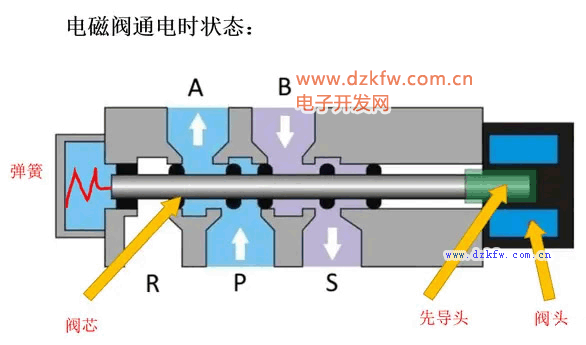

電磁閥通電時狀態如下圖:

電磁閥通電時狀態圖

通電時狀態

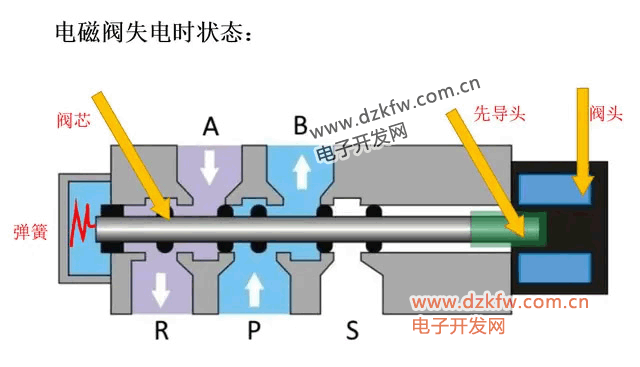

電磁閥失電時狀態如下圖:

電磁閥失電時狀態圖

失電時狀態

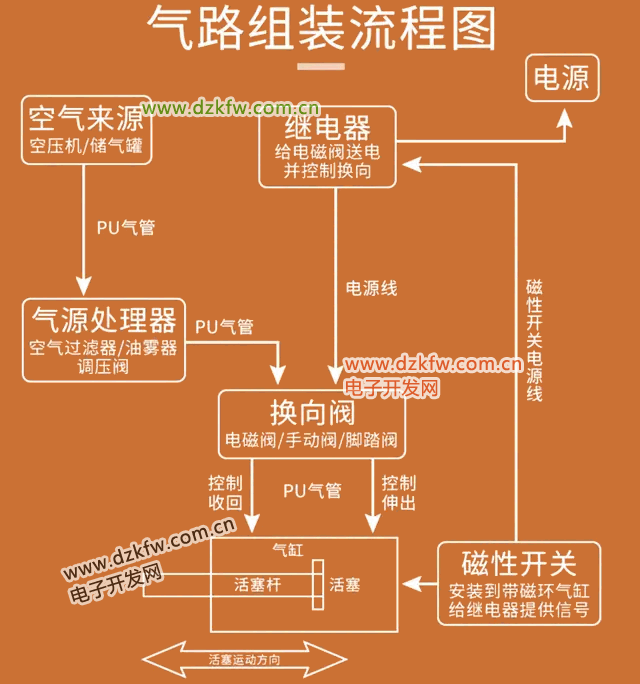

電磁閥在氣路中的組裝



氣路裝圖(圖片來源網絡)

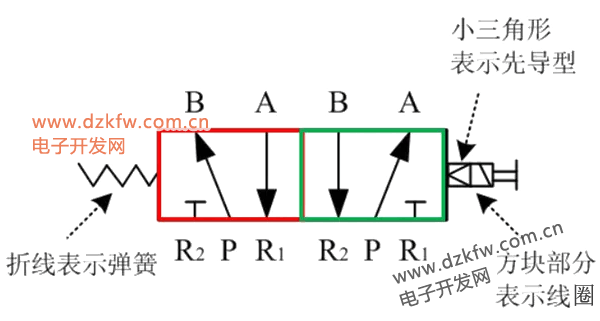

電磁閥中氣路符號解析

左側紅框表示電磁閥失電時狀態,箭頭表示氣體流向,右側綠框表示電磁閥得電時氣體流向狀態。

P:氣源進氣口

R:排氣口

S:排氣口

A:氣缸進氣口1

B:氣缸進氣口2

下圖有2個框,代表2位,有5個孔,所以叫五通,也就是二位五通;

電磁閥中氣路符號解析

電磁閥在使用中的接線

閥頭供電有12V,24V,220V,功率自然有大有小,完全根據設備自身需求選擇,通常氣體閥功率2W,電壓24V,液壓電磁閥功率30W;接線圖如下所示,同時注意下電源接線的正負極,接反會導致閥不工作。



電磁閥接線圖

Tags:電磁閥,工作原理,消聲器
責任編輯:admin
