電子手輪是一種用于數控機床、印刷機械等設備的精密控制裝置，其工作原理主要基于脈沖信號的生成與傳輸，以下是其工作原理的詳細解析：‌

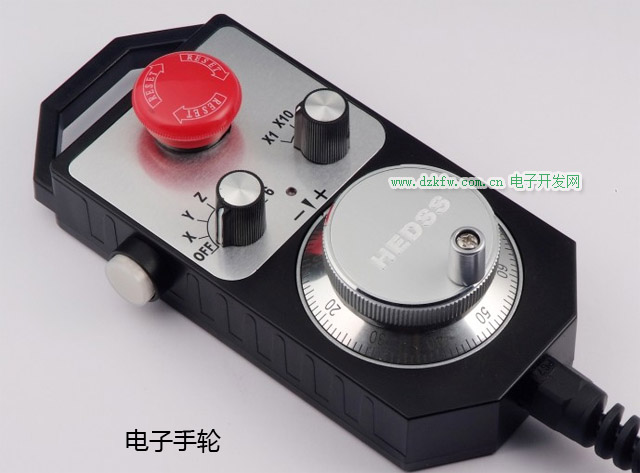

電子手輪：數控機床的精密操作工具 🛠️
電子手輪，也被稱為手搖脈沖發生器（Manual Pulse Generator），是數控機床中不可或缺的一部分。它主要用于教導式CNC機械的工作原點設定、步進微調以及中斷插入等操作。電子手輪可以控制1到4軸的動作，并且精度可以調節為×1、×10、×100。

電子手輪可以內置于設備中，也可以作為外置設備使用。無論是哪種方式，它都是數控機床的必備組件。通過電子手輪，操作人員可以精確地調整機床的運動，確保加工的準確性和效率。

電子手輪的精度和可調性使其成為教導式CNC機械的理想選擇。無論是原點設定、步進微調還是中斷插入，電子手輪都能提供可靠的幫助，確保機床的穩定運行和高質量的加工結果。

1. ‌基本結構與功能‌

電子手輪，也稱為手動脈沖發生器或手脈，主要由編碼器、波段開關、脈沖發生器等部件組成。其核心功能是通過手動旋轉手輪，生成與旋轉運動相對應的脈沖信號，用于設備的精確控制。

2. ‌脈沖信號的生成‌

當用戶旋轉電子手輪時，內部的編碼器會檢測手輪的運動，并將其轉換為電脈沖信號。這些脈沖信號的頻率和數量與手輪的旋轉速度和角度成正比。

3. ‌信號傳輸與處理‌

生成的脈沖信號通過屏蔽編織網信號傳輸線傳遞到數控系統。傳輸線采用抗干擾設計，確保信號在復雜工業環境中的穩定性。數控系統接收到信號后，會根據預設的程序對坐標進行精確定位或調整。

4. ‌應用場景‌

電子手輪廣泛應用于數控機床的教導式工作原點設定、步進微調、加工中的中斷插入等操作。此外，在印刷機械中，它也用于零位補正和信號分割。

5. ‌技術特點‌

• ‌高精度‌：采用非接觸性光學檢出結構，確保百萬次使用后精度不變。
• ‌耐用性‌：外殼采用高強度材料，耐沖擊、耐磨、耐油，適用于各種工業環境。
• ‌兼容性‌：可與多種品牌數控系統兼容，安裝方便，通常配有磁鐵或掛鉤。

6. ‌驅動系統與傳動裝置‌

電子手輪的驅動系統通常采用電能，包括電動機、剎車器、傳動軸等部件。傳動裝置由齒輪和軸承組成，確保功率的穩定傳輸，并在高速運行時減少振動和噪聲。

‌總結‌：電子手輪通過將手動旋轉運動轉換為電脈沖信號，實現對設備的精確控制。其高精度、耐用性和廣泛兼容性使其成為工業自動化領域的重要工具。
